변조/복조

개념
송신시 원래 신호를 반송파에 실어 전송하고 수신시 원래 신호를 반송파로부터 분리하는 과정

1. 신호의 변조 및 복조의 개념 및 필요성

가. 변조/복조의 개념

- 송신시 원래 신호를 반송파에 실어 전송하고 수신시 원래 신호를 반송파로부터 분리하는 과정

나. 변조/복조의 필요성

- 안테나 제작 문제 해결, 주파수 분할 다중화, 장거리 통신, 잡음과 간섭 제거, 회로 단순화, 소형화

2. 아날로그 변조 개념 및 유형

가. 아날로그 변조 개념

- 아날로그 신호를 반송파에 실어 전송하는 방식

나. 아날로그 변조 유형

유형

개념도

설명

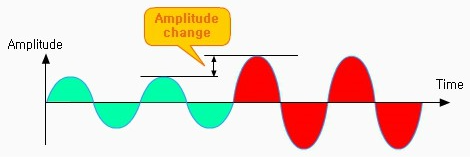

AM

아날로그 정보 신호를 가지고 반송파의 진폭을 변화

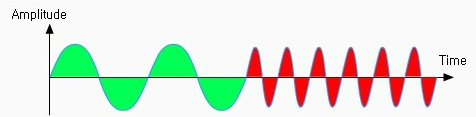

FM

아날로그 정보 신호를 가지고, 반송파의 주파수를 변화

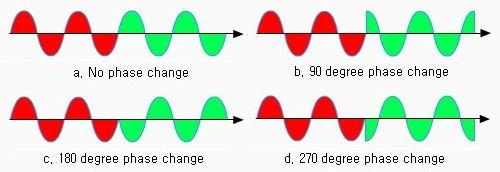

PM

아날로그 정보 신호를 가지고, 반송파의 위상을 변화

가. 디지털 변조 개념3. 디지털 변조 개념 및 유형

- 디지털 신호를 반송파에 실어 전송하는 방식

나. 디지털 변조 유형

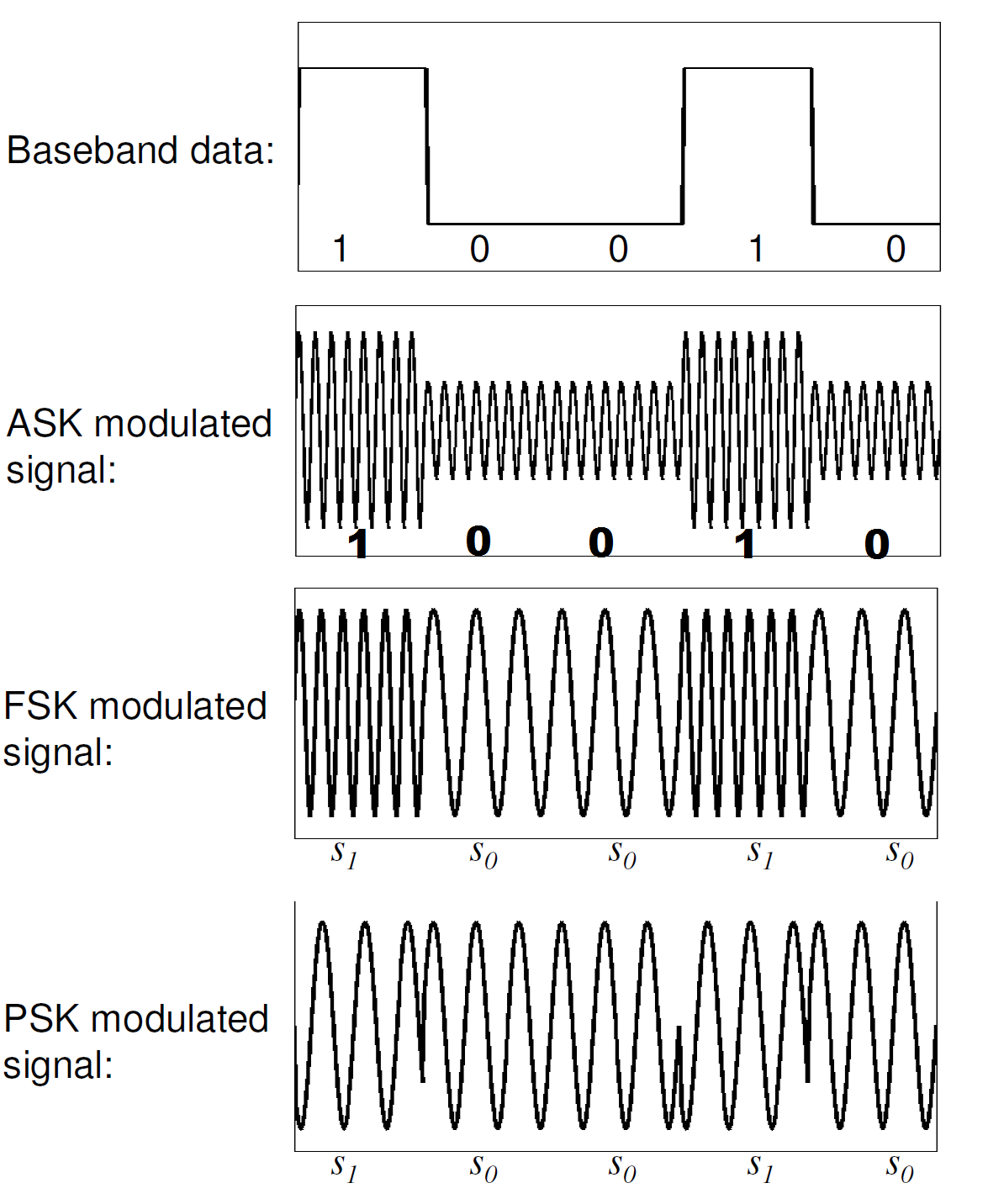

유형

개념도

설명

ASK

디지털 신호에 따라, 반송파의 진폭을 변화

FSK

디지털 신호에 따라, 반송파의 주파수를 변화

PSK

디지털 신호에 따라, 반송파의 위상을 변화

[참고] – ISI(Inter Symbol Interference), ICI(Inter Carrier Interference)

- ISI: 전송 중인 펄스의 파형이 일그러져 인접 펄스 간에 영향을 주는 현상

- ICI: 반송파 사이의 간섭, 주파수 간섭

[참고] – 페이딩

- 매질(전파통로)의 특성 변화로 수신점에서 전계 강도가 시간적으로 변하는 현상

- 통과 매질에 따라 전리층 페이딩, 대류권 페이딩, 이동통신 페이딩으로 구분

[참고] – 다이버시티

- 수신 전계의 불규칙한 변동과 같은 페이딩이 발생하는 것을 방지하기 위한 기법

- 경로, 공간, 주파수, 편파, 각도, 시간 등 다양한 다이버시티 존재
