네트워크 슬라이싱(Network Slicing)

개념
물리네트워크를 가상 네트워크로 분리, 고객 맞춤형 서비스 제공 기술

1. 가상 네트워크를 통한 네트워크 분리, 네트워크 슬라이싱의 개념

- 하나의 물리적 코어 네트워크를 독립된 다수 가상 네트워크로 분리한 뒤 고객 맞춤형 서비스를 제공하는 5G의 핵심기술

2. 네트워크 슬라이싱의 시스템 개념도 및 적용 절차

가. 네트워크 슬라이싱의 시스템 개념도

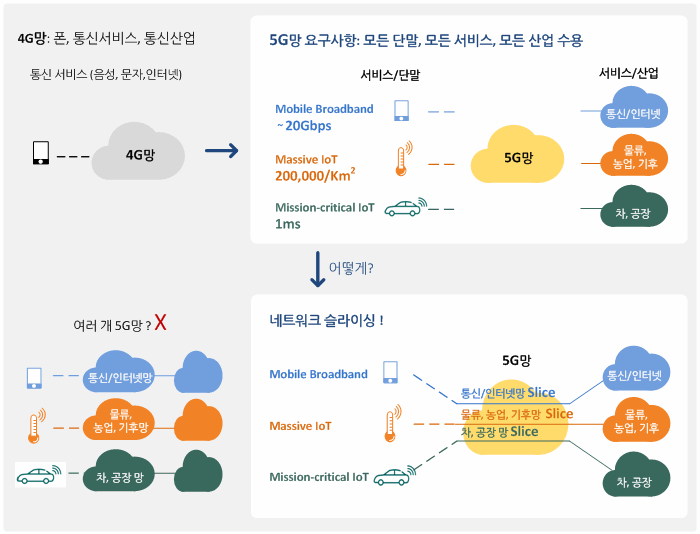

설명: C:\작업폴더\01. 아이리포\03. 특강\정의토토\이미지\5G\7월22일\5g.requirement.gif

  • 각 서비스별 요구사항에 따른 네트워크 요구
  • 물리적 망을 각 요구사항에 맞도록 분리하여 운영하는 것은 현실적 불가능
  • 네트워크 가상화 기술을 이용하여 네트워크를 분리 운영하여 요구사항에 따른 네트워크 분리


나. 네트워크 슬라이싱 적용 절차

절차

상세 설명

현재망

분석

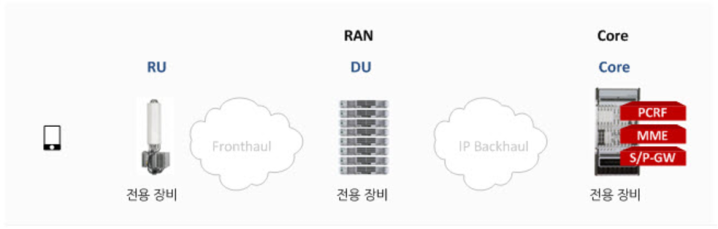

설명: C:\Users\하서진\AppData\Local\Microsoft\Windows\INetCache\Content.Word\20170728_184440.png

  • 적용 대상 전용 장비 확인
  • 서비스 요구사항에 따른 서비스 가능 장비 구성

가상망

생성

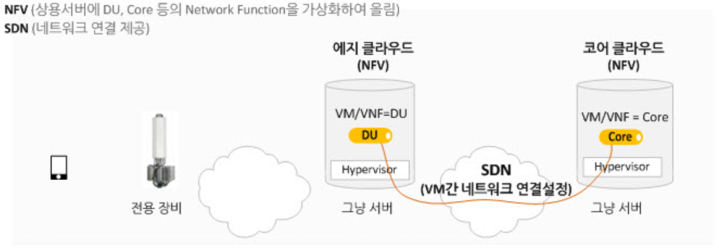

설명: C:\Users\하서진\AppData\Local\Microsoft\Windows\INetCache\Content.Word\20170728_184424.png

  • NFV를 통해 상용 서버에 적용 대상 장비를 네트워크 기능을 가상화하여 올림
  • SDN을 통해 네트워크 연결 설정

네트워크

슬라이싱

구성

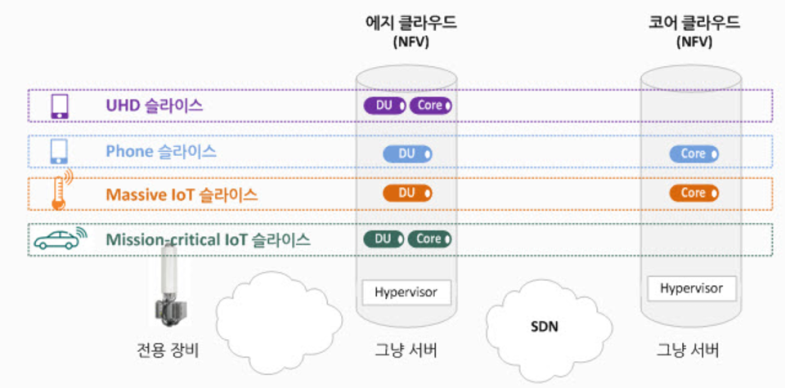

설명: C:\Users\하서진\AppData\Local\Microsoft\Windows\INetCache\Content.Word\20170728_185047.png

  • 서비스별 서버들을 가상화하여 해당 슬라이스에 적용
  • 적용 사례

1) UHD 슬라이스에는 에지 클라우드에 DU, 5G Core (UP), Cache 서버가 가상화되어 들어가고 코어 클라우드에는 5G Core (CP)과 MVO 서버가 가상화되어 탑재



- UHD 슬라이스에는 에지 클라우드에 DU, 5G Core (UP), Cache 서버가 가상화, 코어 클라우드에는 5G Core (CP)과 MVO 서버가 가상화되어 적용

[참고] – 배경, 현황

- 4G 이동통신까지는 셀 안에서 트래픽 용량을 넓히는 데 주력

- 5G 이동통신에서는 셀 안에 얼마나 많은 장치를 수용할 수 있느냐가 중요

- 네트워크 구조를 여러 가닥으로 나누는 기술 à 가상화된 네트워크 환경에서만 구현 à SDN과 NFV가 먼저 구현 à NFV/SDN처럼 코어네트워크의 소프트웨어화와 클라우드화가 필수적 à SDN/NFV 시장 확대 네트워크 슬라이싱 기술 수요증가

- 아직 상용화 전, 실제 사용 사례는 없음, MWC 2016에서 ‘SK텔레콤’이 시연한 ‘5G 네트워크 슬라이싱’ 기술
