SDN(Software Defined Network)

개념
네트워크 제어기능이 패킷 포워딩과 분리되어 프로그래밍을 지원하는 네트워크

1. SDN(Software Defined Network)

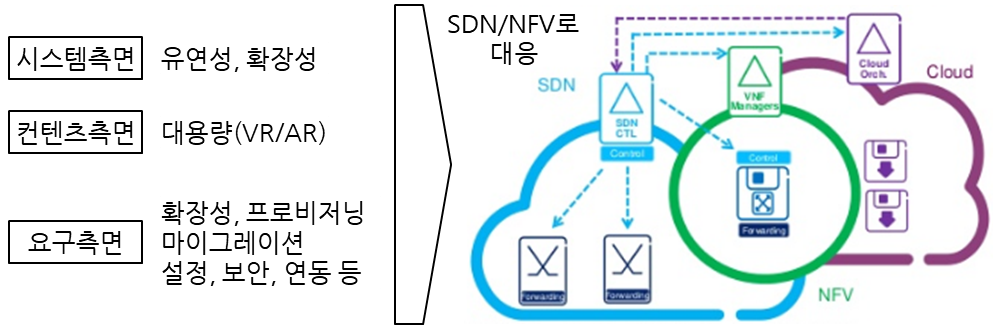

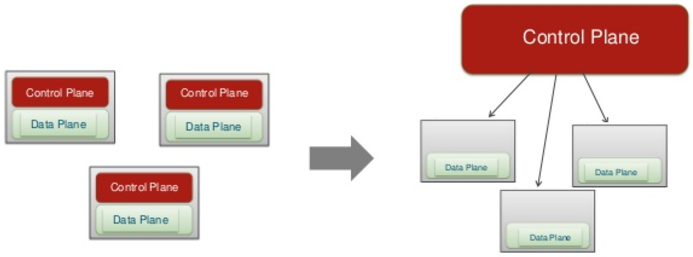

설명: C:\작업폴더\01. 아이리포\03. 특강\정의토토\이미지\5G\7월22일\SDN1.png

- OpenFlow 기반으로 네트워크 장비의 Control Plane과 Data Plan을 분리하여 네트워크 트래픽을 중앙 집중적으로 관리하기 위한 기술

- 개방형 API(오픈플로우)를 통해 네트워크의 트래픽 전달 동작을 SW 기반 컨트롤러에서 제어/관리하는 네트워크

2. SDN의 구조 및 주요기술

가. 구조

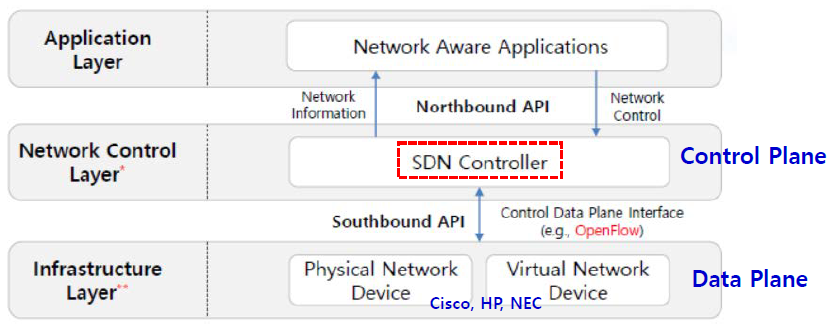

- Control Plane(SW)과 Data Plane(HW)을 분리하고 그 사이에 표준화된 인터페이스 제공

- Control Plane를 프로그래밍 하여 Data Plane를 제어함

나. 주요기술

주요기술

설명

OpenFlow

- SDN을 위한 인터페이스 표준 기술

- 제어하기 위한 기능(Control Plane)을 물리적 네트워크와 분리하여 데이터 전달(Data Plane)과 상호작용하기 위한 오픈소스 프로토콜

CLI

- 네트워크 관리자가 스위치/라우터를 구성하는 일반적 인터페이스

SNMP

- 정보의 원격 수정을 통해 새로운 구성을 수정 및 적용 가능한 관리 프로토콜

XMPP

- XML을 통한 현재 상태 및 메시지 라우팅을 위한 스트리밍 프로토콜

Netconf

- XML을 사용한 기기 구성, 기기에 저장된 상태 및 구성 데이터에 효율적 접근

Open Stack

- 클라우드 컴퓨팅을 위한 오픈소스 소프트웨어

가상화 SW API

- 하이퍼바이저 및 VM웨어 같은 가상화 소프트웨어 API

[추가] - OpenFlow

- 네트워크 장치의 Control Plane과 Data Plane 간의 인터페이스 위한 표준 통신 프로토콜

- 패킷을 제어하는 기능과 전달하는 기능을 분리하고 프로그래밍을 통해 네트워크를 제어하는 기술

- 시스템 구성: Controller, OpenFlow Protocol, OpenFlow Switch

- 스위치 구성: Flow table, Group Table, Secure Channel, Pipeline, Rule, Statistic, Action

- 동작과정: 컨트롤러연결 à 프레임전송

- 라우팅방식: Hob-by-hop, Overlay

[참고] - SDN에서 소프트웨어적 구현을 컨트롤 플레인에 집중하는 이유

컨트롤

플레인

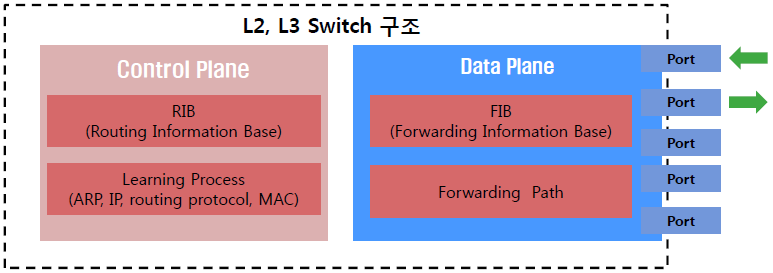

- 네트워크 장비의 두뇌 역할을 하는 부분

- 트래픽의 ingress, egress 필터링, 라우팅 테이블 관리  네트워크 노드의 MAC Learning, 라우팅 프로토콜 저장등 Intelligent한 기능 수행

- Intel CPU와 같이 범용화 하게 되면 큰 비용 절감 효과 및 네트워크 유연성 확보 가능

데이터

플레인

- 실제 Datagram이 Port 단위로 Forward되는 부분

- 특화된 하드웨어 규격과 다량의 포트, 폼 팩터가 필요하여 범용화하기 곤란한 부분

- 특화된 하드웨어 제조가 필요하여 가격이 상승하고, 범용화하기 곤란

즉, 데이터 처리의 범용성이 떨어지고, 일상적인 I/O 처리가 주 작업인 Data Plane은 Software적으로 구현이 어려우나, Control Plane은 범용 MCU기반으로 소프트웨어적으로 프로그래밍 시 네트워크 유연성을 확보하고, 비용절감 가능
