VLAN

개념
- 논리적으로 분할된 스위치 네트워크 - 가상 기능을 가진 LAN스위치나 ATM스위치를 사용해서 물리적인 배선에 구애 받지 않고 Broadcast Packet이 전달되는 범위를 임의로 나눈 LAN - 공간이라는 지리적 위치가 아니라, 접속 포트나 MAC 주소, 프로토콜 단위 등으로 가상LAN을 구성 - 사용자 증가로 인한 브로드캐스트 트래픽 플러딩 범위를 최소화하기 위한 기능 - IEEE 802.10 표준

I. 물리적 N/W의 제약을 극복하기 위한 VLAN의 개요

 가. VLAN(Virtual LAN)의 정의

  - 논리적으로 분할된 스위치 네트워크

  - 가상 기능을 가진 LAN스위치나 ATM스위치를 사용해서 물리적인 배선에구애 받지 않고 Broadcast Packet이 전달되는 범위를 임의로 나눈 LAN

  - 공간이라는 지리적 위치가 아니라, 접속 포트나 MAC 주소, 프로토콜 단위 등으로 가상LAN을 구성

  - 사용자 증가로 인한 브로드캐스트 트래픽 플러딩 범위를 최소화하기 위한 기능

  - IEEE 802.10 표준



 나. VLAN의 등장배경

  - LAN은 single broadcast domain, LAN상의 모든 컴퓨터가 broadcast 패킷을 받음으로써 traffic 발생

  - LAN상에서 router를 사용하면 broadcast가 안됨

  - VLAN은 broadcast traffic을 제한하는 대안으로 나옴



 다. VLAN의 장점(역할)

Segmentation

더 작은 LAN(Broadcast Domain)으로 분리해 VLAN의 각 호스트에서 일어나는 오버헤드를 줄임

부하분산

VLAN이 없으면 Layer2 기반의 로드 밸런싱이 불가능

Resource 공유

물리적 위치에 관계없이 그룹별로 공유

보안 강화

사용자별 접근제어, VLAN별 접속 제한 가능 (민감한 데이터를 가지는 그룹들은 네트워크가 분리되어있어 데이터 트래픽이 겹치지 않음)

편리한 관리

- 사용자 위치 변경시 간소화

- 사용자를 물리적인 위치 대신 작업 그룹별로 묶는 유연한 설계를 제공

비용 절감

고가의 네트워크 업그레이드 필요성을 줄여줌, 기존의 대역폭과 업 링크의 사용을 효율적으로 함



II. VLAN의 개념도 및 특징, 구성 방법별 특징

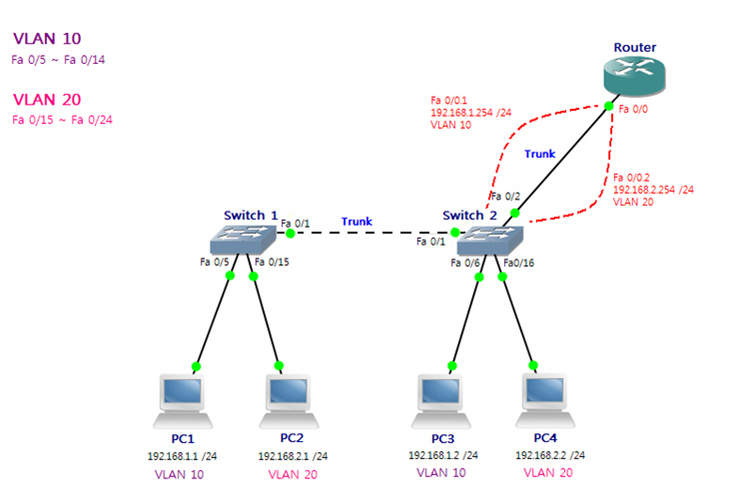

 가. VLAN의 개념도

http://postfiles16.naver.net/20110819_127/twers_1313711504318yASrg_JPEG/vlan.jpg?type=w2

  - 분산된 그룹을 하나의 그룹으로 조합

  - 물리적 스위치와 다르게 그룹 내에서 PC의 이동이 용이

  - 브로드캐스트 범위를 제한하여 스위치내부의 전송대역을 유효하게 함

  - 한 대의 스위치에서 VLAN을 설정하면 VLAN을 설정한 구역끼리만 통신 가능. 즉, 네트워크 구간이 나누어짐

  - VLAN 10번과 VLAN 20번으로 나누어져 있는데, VLAN 10번의 PC들끼리만 통신이 가능하며, 마찬가지로 VLAN 20번의 PC끼리 통신이 가능

  - 다른 VLAN 네트워크 구간을 연결하기 위해서는 라우터 필요



 나. VLAN의 특징

  - 논리적으로 N/W 분리 기능

  - N/W 포톨로지를 변경하지 않고 S/W기반을 통해 N/W 관리

  - 워크스테이션의 물리적인 제약(스위치간 연결)없이 구성 가능

  - VLAN을 구성하기 위해서는 기본적으로 같은 네트워크에 속한 상태여야 함.



 다. VLAN 구성 방법별 특징

구분

개념

장/단점

예시

Layer1

- Port 기반

- 스위치에 연결된 장비를 Table로 관리

- 구성,이해 용이

- 사용자 이동시 재구성 필요

Layer2

- MAC Address 기반

-소규모, 구성원 이동 빈번

- 사용자 이동시 유연성

- 상대적 보안 강화

- N/W Card 교체시 재구성 필요

Layer2

- Protocol Type 기반

- 각 Protocol별 VLAN구성

- 응용 프로그램별  VLAN 구성 효과

- 패킷분석 필요(비효율적)

  - IEEE 802.1Q는 현재 Layer3 (IP Subnet기반)와 High Layer는 미지원



III. Trunking과 Native VLAN, Private VLAN

 가. Trunking

  - 트래픽을 여러 VLAN으로 전달

  - 각 스위치에 여러 개의 VLAN이 있기 때문에 원래는 각 VLAN별로 링크를 만들어 주여야 하지만, 그렇게 되면 너무 많은 링크가 필요하기 때문에 마치 셔틀 버스처럼 모든 VLAN이 하나의 링크를 통해 다른 스위치나 라우터로 이동하기 위해 Trunk를 만듬

  - 주로  Switch간의 연결 시 사용

  - Trunking Protocol

IEEE 802.1Q

- Trunking 표준 프로토콜

- Native VLAN 사용

ISL

(Inter-Switch Link)

- 시스코에서 만든 Trunking 프로토콜

- 시스코 장비끼리만 사용

- 이더넷 프레임은 변경하지 않고, 프레임 앞에 26바이트의 ISL 헤더를 추가

- Cisco에서는 FastEthernet과 Gigabit Ethernet Interface에 대해 IEEE 802.1Q를 지원



 나. Native VLAN

  - 802.1Q Trunk에서만 사용

  - Trunking에서 모든 VLAN패킷에 각각의 VLAN정보를 써서 이름표 같은것을 붙이는데, 802.1Q에서의 이름표를 붙이지 않는 VLAN을 의미 (Untaggend 트래픽)

  - 모든 스위치 네트워크에서 한 개의 VLAN만을 Native VLAN으로 세팅

  - ISL은  Encapsulation되지 않은  Frame을 수신하면 폐기하게 되지만, 802.1Q는  Native VLAN을 이용하여  Enacapsulation되지 않은  Frame도 송,수신



 다. Private VLAN

  - Switch당 제한적인  VLAN의 개수를 효과적으로 사용할 수 있게 함

  - 같은  Subnet이라도 서로 다른  VLAN을 사용한 것처럼 보여짐

  - Mode에 따라 같은 VLAN번호를 할당하여도 통신이 되지 않음(보안성 증대)



IV. VLAN의 보안 위협

 가. VLAN Create/Delete Attack (VTP 취약점 공격기법)

  -  VTP(VLAN Trunking Protocol) : 스위치들이 가진 VLAN 정보를 트렁크 포트를 이용해 교환함으로써, VLAN 정보를 항상 일치시켜주기위한 프로토콜

  -  VTP Password를 설정하지 않은 경우 multicast를 통해 VLAN 정보를 추가 또는 삭제 가능

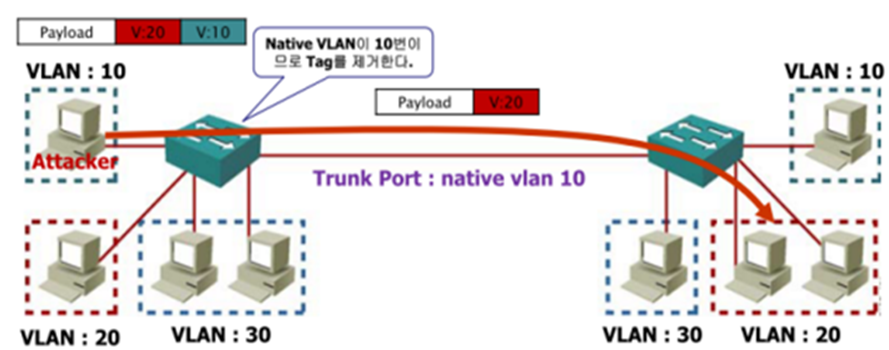

 나.  VLAN Hopping Attack

  - 다른 VLAN으로 Gateway를 거치지 않고 Packet을 전달할 수 있는 공격

  - 802.1Q Native VLAN 속성을 이용하여 공격하므로 공격자는 Trunk Link에 Native VLAN으로 선언된 VLAN에 포함되어 있어야 함.

  - 방어기법 :  Native VLAN을 사용하지 않는 방법밖에 없음 ==> Native VLAN을 제거할 수 없기 때문에 사용하지 않는 VLAN을 Native VLAN으로 설정
