TDMA, FDMA, CDMA

개념
가. FDMA(주파수분할다중접속)의 정의 - 정해진 주파수 대역폭을 여러 사용자가 동시에 사용할 수 있도록 잘게 나누어 사용하는 기술 나. TDMA(시분할다중접속)의 정의 - 주어진 회선이나 주파수 대역폭을 일정 시간간격(time slice)으로 분할하여 동시에 여러 사용자가 통신하도록 하는 기술 다. CDMA(코드분할다중접속)의 정의 - 직교성 있는 Code를 이용하여 여러 사용자가 동시에 통신하도록 하는 기술. Code에 의해 넓은 주파수 대역을 여러 사용자가 동시에 사용함

I. 제한된 주파수 자원 활용기술 Multiple Access의 개요

 가. FDMA(주파수분할다중접속)의 정의

  - 정해진 주파수 대역폭을 여러 사용자가 동시에 사용할 수 있도록 잘게 나누어 사용하는 기술



 나. TDMA(시분할다중접속)의 정의

  - 주어진 회선이나 주파수 대역폭을 일정 시간간격(time slice)으로 분할하여 동시에 여러 사용자가 통신하도록 하는 기술



 다. CDMA(코드분할다중접속)의 정의

  - 직교성 있는 Code를 이용하여 여러 사용자가 동시에 통신하도록 하는 기술. Code에 의해 넓은 주파수 대역을 여러 사용자가 동시에 사용함



 라. GSM의 정의

  -  TDMA, 비동기식 전송기술을 기반으로한 범유럽 표준 통신 기술



 마. 동기식 통신의 정의

  - 송신측과 수신측이 클록의 타이밍을 서로 맞추고(synchronize), 미리 정해진 수 만큼의 데이터를 한번에 전송하는 방식



 바. 비동기식 통신의 정의

  - 송신측의 클록에 관계없이 수신측에서 자신의 클록으로 타임슬롯의 간격을 식별하여 한번에 한 문자씩 전송. 이때 송신되는 문자간의 간격이 임의적임(Asynchronous)



 사. 직교성의 정의

  - 두 벡터(이산신호)의 내적이 0인 경우, 두 연속 신호의 곱의 정적분값이 0인 경우

  - x1=[1, 0, 0 ], x2=[0, 1, 0], x3=[0, 0, 1]의 세 벡터는 서로 내적이 0이므로 직교함.

  - 수신기에서 (A·x1 + B·x2 + C·x3)의 형태로 신호를 받았을 때, x1과 내적을 구하면 A, x2와 내적을 구하면 B, x3와 내적을 구하면 C만을 정확히 추출해 낼 수 있다.

  - CDMA에서는 x1 ~ x3가 code 역할을 함.



II.  다중 접속 기술의 비교

접속기술

내용

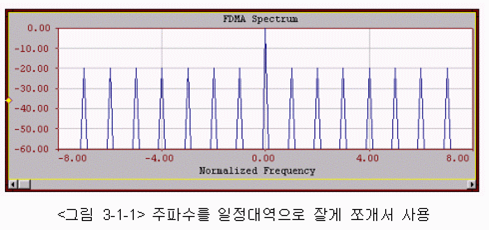

FDMA

http://rfdh.com/bas_com/gif/3-1-1.gif

TDMA

http://rfdh.com/bas_com/gif/3-2-1.gif

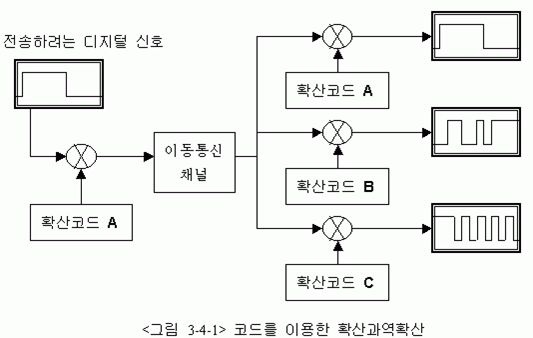

CDMA

http://rfdh.com/bas_com/gif/3-4-1.gif

- 다른 확산코드를 사용하는 경우에는 원래 신호를 복원할 수 없음



III.  다중 접속기술의 비교

구분

FDMA

TDMA/GSM

CDMA

다중접속 방식

- 주파수 분할

- 시간 분할

- 코드 분할

장점

- 기본적 다중접속 기술

- FDMA에 비해 많은 동시사용자(회선) 수용 가능(주파수 효율 높음)

- 구조가 간단, 적은 비용으로 구현 가능



-도청이 힘들고

-잡음/감쇄에 영향 적음

- 일정 용량 초과시 신호 품질을 낮춰 수용량 조절 가능

단점

(전용시스템)

- 동시 사용자 수가 주파수 대역으로 제한

- 회선을 늘이면 주파수 대역폭이 같이 증가하여 용량 확장에 한계

- 잡음/감쇄에 취약

- 시스템 구조가 복잡, 구현에 비용이 많이 소요
