DWDM

개념
DWDM(Dense Wavelength Division Multiplexing) - 하나의 광케이블에 수십, 수 백개의 광 파장을 실어 전송하여 전송용량과 채널의 수를 늘인 기술

I. 광섬유 전송용량 증가 기술, DWDM의 개요

 가. DWDM(고밀도 파장 분할 다중화)의 정의

  - 하나의 광케이블에 수십, 수 백개의 광 파장을 실어 전송하여 전송용량과 채널의 수를 늘인 기술



 나. DWDM의 필요성

  - 데이터 트래픽 증가와 이에 따른 광섬유 증설의 한계

  - 기존 설비를 이용하면서 데이터 전송 용량 증가 필요



II.  DWDM 구성 기술의 개념도와 기반기술

 가. DWDM 기술의 개념도

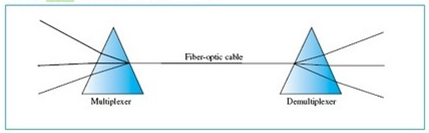

  - 여러 파장의 빛을 동시에 전송하는 DWDM의 개념도

  - 프리즘 역할을 하는 회절격자소자를 사용하여 수십개의 데이터를 동시에 전송



 나. DWDM 기반기술

구분

내용

비고

DFB / DBR 레이저 다이오드

소형, 고속 동작이 가능한 레이저 소자



회절격자소자

여러 파장의 빛을 생성, 복구하는 소자

프리즘 분광작용

광변조

전기신호를 빛의 펄스 모양으로 변화

세기, 진폭, 주파수, 위상, 편파면 등

NZ-DSF(Non-ZeroDispersionShifted Fiber)

주요 파장대역(1550nm 부근)에서 나타나는 비선형 효과를 피하기 위 해서 해당 파장대에서 분산값이 영보다 약간 큰 광섬유를 말한다

비선형광학효과(Four Wave Mixing등) 낮음



III.  DWDM의 전송 거리에 따른 구분

 구분

내용

비고

장거리 전송(Long Haul Transmission)

장거리 전송용(200 ~ 800km)

백본(Back bone)

메트로 전송(Metro DWDM)

도심구간 및 인접지역 도시간의 전송 장비로 사용(200km 이하)

WavePack(스위칭 기술)

Extended Long-Haul WDM

800 ~ 2000 km

Ultra Long-Haul WDM  (>2000 km)



IV. DWDM과 WDM의 비교

구분

WDM

DWDM

정의

저손실 파장대역(1550nm)에 입력 신호를 각기 다른 파장대역으로 동시에 전송

일정 파장 대역에 걸쳐  수십, 수백개의 파장의 광 신호를 동시에 변조, 전송

장점

선로의 증설없이 회선증설

가격이 저렴

프로토콜 및 비트율에 독립적

채널수, 전송속도 향상

단점

사용 파장의 수가 적고 상대적으로 속도가 느림

상대적으로 고가

파장크기

1330nm

1550nm

파장슬롯간격

20nm

0.1nm

람다 수

16람다

80람다

전송속도

40Gbps

200Gbps

전송거리

< 80km

200km
