VoIP

개념
- 음성서비스를 패킷 교환망을 통하여 제공하는 기술 및 시스템 - IP Datagram을 통하여 전송하며 실시간 또는 비실시간(Messaging 형태) 형태로 제공 - 인터넷의 IP 프로토콜을 사용하여 음성을 전송하는 기술을 말하며, VoIP 기술을 바탕으로 제공되는 서비스를 인터넷전화서비스, 인터넷 텔레포니 등으로 혼재하여 부름

I. VOIP의 개요

 가. VoIP의 정의

  - 음성서비스를 패킷 교환망을 통하여 제공하는 기술 및 시스템

  - IP Datagram을 통하여 전송하며 실시간 또는 비실시간(Messaging 형태) 형태로 제공

  - 인터넷의 IP 프로토콜을 사용하여 음성을 전송하는 기술을 말하며, VoIP 기술을 바탕으로 제공되는 서비스를 인터넷전화서비스, 인터넷 텔레포니 등으로 혼재하여 부름



 나.  VoIP의 장점

  - 광대역 인터넷망의 공유 -> 통신 인프라의 국가, 사회적 공유

  - 전화 비용 절감

  - 인터넷 및 타 서비스와의 결합 용이



 다.  VoIP 프로토콜의 스택의 취약성

  - 음성이 암호화되지 않으면 망에 접근하는 누구라도 감시 장치 부착에 의한 도청 가능

  - VoIP 스니핑, VoIP 스팸, 타 IP 망으로 유입되는 네트워크 위협 등.



II.  VoIP 구성도와 구성요소(H.323)

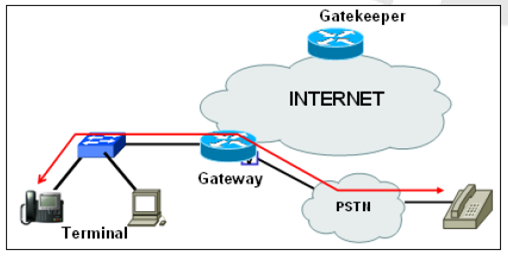

 가. VoIP 구성도(H.323)

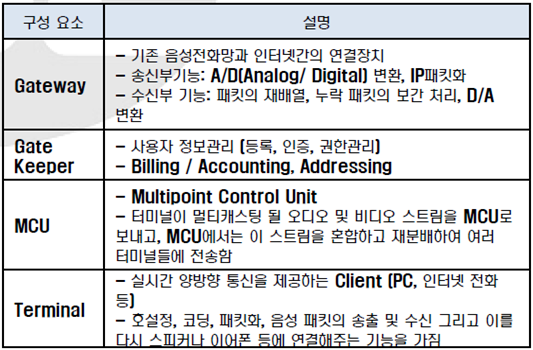

 나. VoIP 구성요소

III.  VoIP 프로토콜과 구현기술

 가. VoIP 프로토콜

구분

H.323

SIP

MGCP/MEGACO

개요

-QoS가 보장되지 않는 LAN 상에서 실시간 음성, 데이터, 영상등을 전송하는 표준

- 터미널, 게이트웨어, 게이트키퍼, MCU 간의 프로토콜

-인터넷상에서 멀티미디어 서비스를 위한 표준

- User Agent, Proxy Server, Redirect Server 간 프로토콜

- 중앙집중식으로 외부의 콜 에이전트에 의한 게이트웨이 제어하기 위한 표준

- MG, TG, SG,, MGC 간의 게이트웨이 콘트롤 프로토콜

표준

ITU

IETF

ITU/IETF

특징

-End Point에 다양한 기능 부가

- 전화망에 기반, 전화와 패킷을 연동하는 프로토콜로 all IP망에 부적합

- SIP는 파싱과 컴파일이 쉽고 확장성이 뛰어나며 문자기반

- 웹 기반의 클라이언트 서버 프로토콜 H.323에 비하여 호설정 용이

- 망의 확장성과 서비스 구현 용이

- 대형 게이트웨이 시스템에 적합(Telco, ISP 등)

적용

- 가장 일반화된 프로토콜, 호설정 기능 복잡, 화환성/ 확장성 부족

- 유지보수비

- SIP 기반의 단말기 증가

- 확장, 유지를 위한 시스템에 대한 고비용 구조

-현재 검증단계, 기간통신 사업자에 적합한 컨트롤 기능 강점

- 확장성, 개방형, 상호운용성 제공



 나. VoIP구현기술

  - 읍성 압축/복원 기술: 실시간 인코딩/디코딩. G.711, G721, H.261, H263 등

  - 버퍼링 기술: Jitter를 줄이고, 침묵지연 해소

  - 실시간 전송기술: 인코딩 된 데이터를 인터넷을 통하여 실시간 전송 기술(RTP/TTCP, SRTP)

  - 호 연결: 원하는 송수신자의 통신 연결(H.323, MGCP, SIP MEGACO 등)

  - 전송에러 수정 기술: 가청 범위 이외의 손실을 허용하되 가능한 손실을 최소화

  - 과금: OSP(Open Settlement Protocol) 등

  - QoS(Quality Of Service) 기술: 전송지연 보장 및 통화음질 보장 기술(RSVP, Diff-Serv, MPLS..)



IV. VoIP 프로토콜

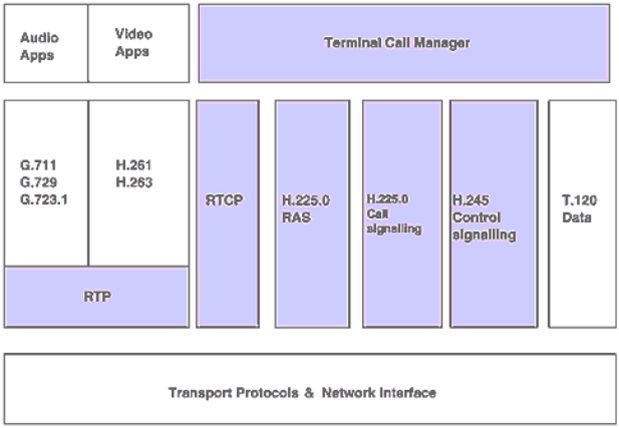

 가. H.323

- 멀티미디어 화상회의 데이터를 TCP/IP와 같은 패킷 교환 방식의 네트워크를 통해 전송하기 위한 ITU-T 표준

- 고품질 오디오를 위한 LAN 표준, 28.8kbps 정도의 느린 회선을 통해 저주파수 대역의 비디오를 전송하기 위한 인터넷 표준 포함

- H.225: Gatekeeper 에서 등록을 위해 사용됨

- Q.931: 연결 설정 및 종료

- H.245: 압축방법 협상

- G.711, G.723.1: 압축

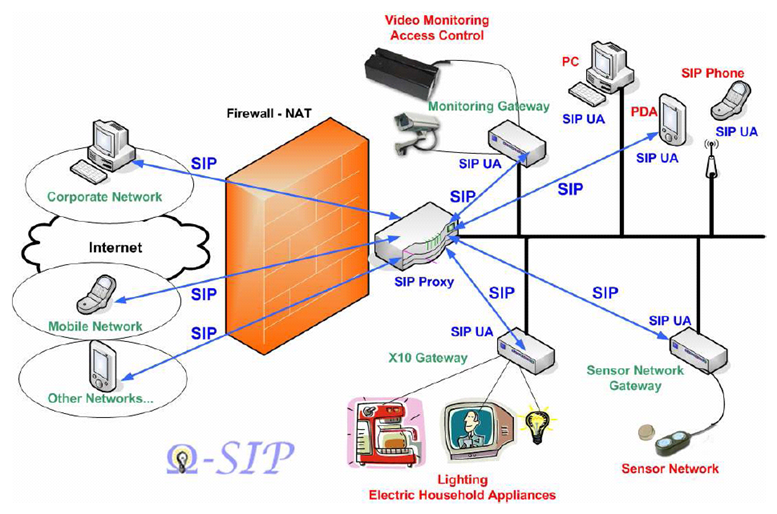

 나. SIP(Session Initiation Protocol)

- 세션 설치 프로토콜로 IETF의 WG RFC253 SIP의 확장 보안을 표준화한 프로토콜로 응용계층의 Signaling 프로토콜

- H.323과 달리 클라이언트/서버 방식의 프로토콜로써 시도자가 상대편을 세션에 참석시키기 위하여 호출하는 형태로 전개되는 프로토콜임

- http와 같이 텍스트 기반 플로토콜로 전자우편 주소, IP주소, 전화번호 등과 같은 것으로 식별함

SIP 메시지

설명

INVITE

세션 초기화

ACK

응답확인

BYE

세션종료

OPTIONS

호출자의 기능 질의

CANCEL

초기화 과정 취소

REGISTER

유효하지 못한 피호출자와 연결가짐

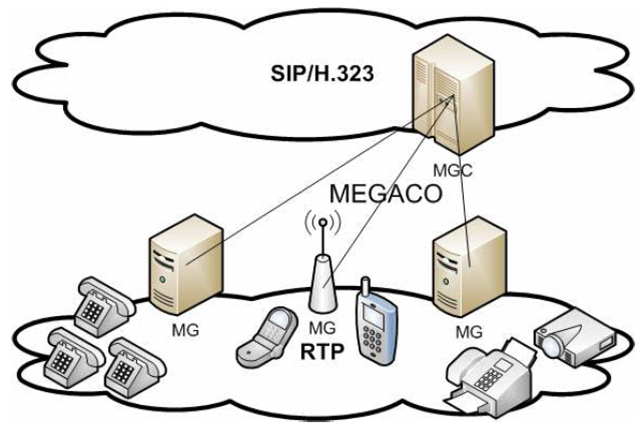

 다. MEGACO(Media Gateway Control)

- H.323, SIP의 구조 및 문제점으로 출현 End-toEnd 구조, Signaling과 Media Control이 함께하는 구조

- Media G/W: 음성 및 데이터 정보를 패킷으로 변환하여 패킷 코어망을 통해 목적지로 전송하도록 하는 장비

- MGC: Media G/W Control, Media G/W에 명령 전달

- Call Agent: 어드레스 해결 및 대역 관리, 적당한 MG 선택 가능
