WCDMA

개념
W-CDMA(Wideband CDMA) System은 높은 음성 품질을 가지고 이동성을 보장하며 PCS에 용응될 수 있다. 음성 코딩을 위해서는 32kbps ADPCM(Adaptive Differential Pulse Code Modulation)을 채택하였고 시속 100km 정도의 속도로 움직이더라도 통화가 가능하다

I. CDMA(Wideband Code Division Multiple Access)

 가. CDMA(Code Division Multiple Access : 코드분할 접속방식)의 정의

  •  코드분할다중접속은 코드를 이용하여 하나의 셀에 다중의 사용자가 접속할 수 있도록 하는 기술이다. 이동통신은 제한된 주파수 대역을 활용하여 다수가 통신을 하므로 다중접속 기술이 반드시 필요하다. 코드분할다중접속 이외의 기술 중 널리 사용되고 있는 기술로는 GSM에서 사용되고 있는 시분할다중접속(TDMA)가 있다.

 나. CDMA의 특징

  - CDMA 즉 코드분할접속방식은 FDMA(주파수분할접속방식)와 TDMA(시분할접속방식)와 함께 3대 무선전화 송신기술 중 하나로써, 국내에서 세계 최초로 상용화에 성공한 통신방식

  - CDMA는 송신할 데이터를 디지털화한 다음 그것을 가용할 전체 대역폭에 걸쳐 확산시키는 대역확산 방법을 사용

  -  주파수 효율이 다른 통신 방식에 비해 월등히 높다는 점과 서로 다른 코드를 사용하여 통신을 하기 때문에 무선 구간의 통신 비밀보호 특성이 매우 우수하다는 장점이 있음.

  - 다중화는 전송설비 투자비용 절감, 통신링크 효율을 극대화, 통신회선 설비의 단순화를 가져 옴.



II. W-CDMA(Wideband Code Division Multiple Access, 광대역 부호 분할 다중 접속)의 개요와 특성

 가. WCDMA의 개요

  •  W-CDMA(Wideband CDMA) System은 높은 음성 품질을 가지고 이동성을 보장하며 PCS에 용응될 수 있다. 음성 코딩을 위해서는 32kbps ADPCM(Adaptive Differential Pulse Code Modulation)을 채택하였고 시속 100km 정도의 속도로 움직이더라도 통화가 가능하다.







 나. Configuration of the W-CDMA System

  1) Forward Link

  •  송신기는 음성 부호화기, Convolutional 부호화기, Interleaver, Multiplexer, 무선 주파수 변조기로 구성된다. 수신기는 음성 복호화기, Viterbi 복호화기, Deinterleaver, Rake 수신기, 무선 주파수 복조기로 구성된다. Forward Link에서 기지국은 기지국내의 모든 단말기로 데이타를 전송하며 따라서 동기화가 필요하다. W-CDMA System에서는 Walsh Orthogonal Codes를 사용하여 간섭이 생기지 않으며 PN Code는 신호에 지연이 생기더라도 Correlation을 감소시켜 준다.

  2) Reverse Link

  •  송신기는 음성 부호화기, Convolutional 부호화기, Interleaver, Multiplexer, 무선 주파수 변조기로 구성된다. 수신기는 음성 복호화기, Viterbi 복호화기, Deinterleaver, 간섭 해소 시스템(ICS:Interference Canceler System), 무선 주파수 복조기로 구성된다.
  •   W-CDMA 시스템은 많은 가입자를 수용할 수 있으며 Long PN Code를 사용하여 다른 가입자로 부터의 간섭을 억압한다.



 다. Details of the W-CDMA System

  대역 확산의 방식은 DS(Direct Sequence) 방식이 사용되는데 주파수 사용 효율이 높고, 간섭에 강하며 Fading에 강하다는 장점이  있다.
 그외 W-CDMA System의 특성은 아래와 같은 것이 있다.

  - Power Control

  - Path Diversity receiving

  - Error Control

  - Interference Canceler system(ICS)

  - Robust Voice Encoding

  W-CDMA 시스템이 Fading에 강한 것은 Power Control, Path Diversity, Error Control에 기인한 것이며 ICS로 인하여 큰 용량을 가지  게 된다. 또한 뛰어난 음성 코딩 방식으로 유선에 가까운 높은 음성 품질을 얻을 수 있다.



  1) Path Diversity

   - W-CDMA 시스템에는 Rake Receiver가 사용되는데 다음과 같은 세가지 기능을 가지고 있다.

   - 대역 확산 신호의 동기화된 샘플링

   - 다중 경로 지연에 따른 Correlation Detection

   - 채널 반사에 따른 Weighting Diversity



  2) Error Control

    Fading 채널에서 대부분의 에러는 수신된 신호가 낮을때 발생하며 에러는 Burst의 형태로 나타난다. 이 Burst Error가 Convolutional Code에 유입되면 송신 신호에서 에러가 발생할 확률이 높아지므로 이러한 현상을 방지하기 위해 Error Pattern을 Randomize하는 Interleaver가 사용된다.



  3) ICS(Interference Canceler System)

    W-CDMA의 Reverse Link에는 ICS가 사용되며 ICS는 기지국에 설치된다. ICS는 무선 채널 Estimator, Pilot 신호 Canceler, Interference Canceler로 구성된다.

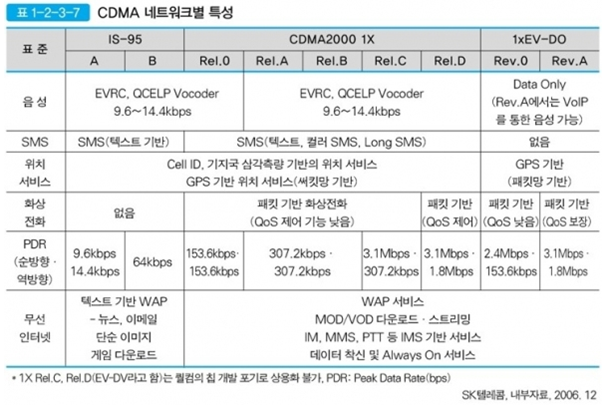

 라. CDMA 네트워크별 특성

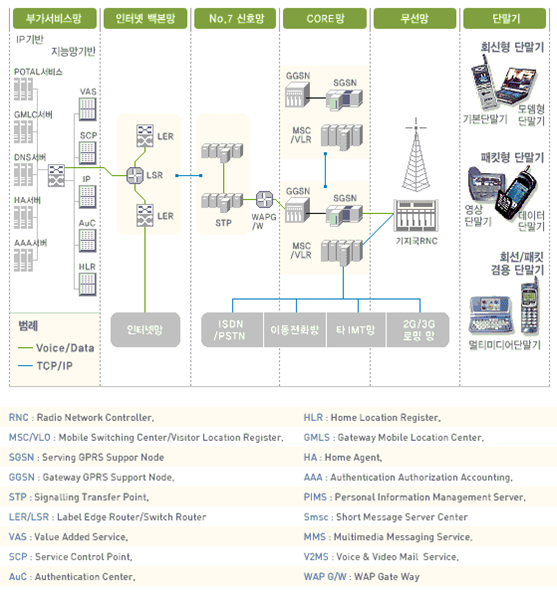

 마. 네트워크 기본 구성
