SDR

개념
SDR(Software Defined Radio)의 정의 - 통신시스템을 구성하는 기지국과 단말기에서 통상 하드웨어로 RF를 지원하던 방식을 소프트웨어 형태로 바꿔주는 핵심 기술 - xDSL, CDMA, GSM, 무선LAN, Bluetooth, 위성통신 등 다양한 통신수단을 하나의 단말기에서 SW를 통해 구현하는 기술 - 다양한 방식의 무선통신 서비스를 하나의 하드웨어에서 소프트웨어의 변경만으로 통합하여 수용이 가능하도록 하는 기술 - 유무선 등 다양한 통신망에 자유롭게 접속할 수 있도록 다중모드, 다중밴드, 다중기능 등을 하드웨어 대신 소프트웨어적으로 재구성하여 사용하는 기술

I. 4세대 이동통신을 위한 소프트웨어 라디오기술, SDR의 개요

 가. SDR(Software Defined Radio)의 정의

  - 통신시스템을 구성하는 기지국과 단말기에서 통상 하드웨어로 RF를 지원하던 방식을 소프트웨어 형태로 바꿔주는 핵심 기술

  - xDSL, CDMA, GSM, 무선LAN, Bluetooth, 위성통신 등 다양한 통신수단을 하나의 단말기에서 SW를 통해 구현하는 기술

  - 다양한 방식의 무선통신 서비스를 하나의 하드웨어에서 소프트웨어의 변경만으로 통합하여 수용이 가능하도록 하는 기술

  - 유무선 등 다양한 통신망에 자유롭게 접속할 수 있도록 다중모드, 다중밴드, 다중기능 등을 하드웨어 대신 소프트웨어적으로 재구성하여 사용하는 기술



 나. SDR의 특징

구분

설명

유동성(Flexibility)

다중밴드, 다중모드 선택이 가능함

범용성(Scalability)

기존에 서비스 되고 있는 기능들을 추가함으로써 기능과 용량을 향상 시킴

확장성(Extensibility)

새로 개발되는 기능을 추가해 성능을 향상 시킴

편리성

소프트웨어적 처리로 디버깅/업그레이드가 용이함



II. SDR의 개념도 및 단말기 구성도

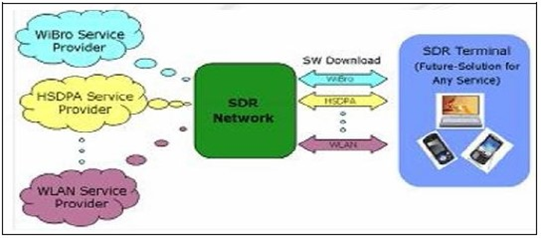

 가. SDR의 개념도

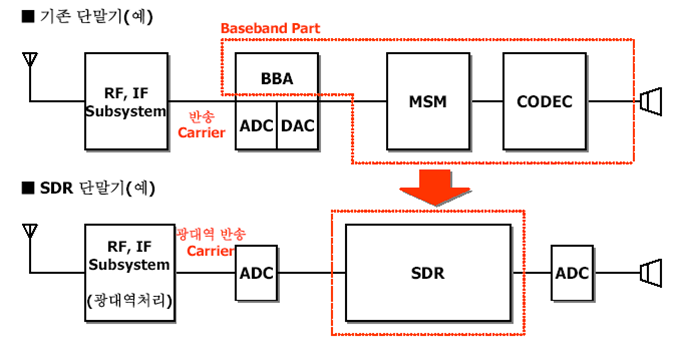

 나. SDR 단말기의 구성도

  - BBA : Baseband Assembly

  - ADC : Analog to Digital Converter

  - DAC : Digital to Analog Converter

  - MSM : Mobile Station Modem

  - SDR의 주요기술

주요기술

설명

A/D, D/A 변환기술

아날로그 RF 신호로부터 디지털 신호로 변환 시 원래의 신호가 손상 받지 안도록 고해상도 유지

Operating System

RTOS(Real Time OS)

Description 언어

UML, XML

Network

네트워크 간 Hand-over

보안 및 인증

프로토콜 불법 사용 방지, 도청 및 간섭 방지

안테나 기술

이동통신의 800MHz에서 무선랜의 5GHz까지 수신 가능한 광대역 안테나 기술

응용기술

Voice, 메시지, 동영상 등의 컨텐츠를 다양한 단말기에서 구현하기 위한 프로그램 기술



[참고]

*. Baseband: 일반적으로 아날로그 데이터는 baseband 라고 칭해지지 않으며, 디지털 변환과정을 마친, 그러나 반송파(Carrier)에 실리기전의 신호를 baseband로 정의



*. 반송파(Carrier): 신호 세기의 증대, 기준 주파수의 변화, 파장의 변화 또는 기타 다른 방법을 통해 정보를 실을 수 있는, 일정 기준의 교류 주파수에서의 전자기파 또는 전파



*. MSM(Mobile Station Modem): 이동전화 단말기의 핵심 칩 중의 하나.

사용자의 목소리를 전파에 실리기 좋게 가공한 후 송화부에서 전기신호로 바뀐 목소리는 MSM으로 보내짐. MSM은 이 전기신호에서 잡음을 없애고 중요한 음성신호만 강조한 뒤 압축함. (참고. 현재 MSM Chip은 Qualcomm에서 거의 독점하고 있음)
