VPN

개념
VPN(Virtual Private Network) - 터널링(Tunneling) 기법을 사용해 공중망에 접속해 있는 두 네트워크 사이의 연결을 마치 전용회선을 이용해 연결한 것과 같은 효과를 내는 가상 네트워크

I. 보안, QoS, 공중망의 전용회선 효과 기술 VPN(Virtual Private Network) 개요

 가. VPN(Virtual Private Network)의 정의

  - 터널링(Tunneling) 기법을 사용해 공중망에 접속해 있는 두 네트워크 사이의 연결을 마치 전용회선을 이용해 연결한 것과 같은 효과를 내는 가상 네트워크



 나. VPN의 등장배경

  1) 이동 근무, 본점 지점간, 해외 자회사간, 기업간 협업을 위한 전용망 수요 증가 및 대응 한계

  2) 전용망 구성과 관리를 위한 비용의 증가 및 사용량에 따른 대역폭의 탄력적 변경 필요.



다. VPN의 특징

구분

내용

가입자 측면

- 적은 비용으로 넓은 범위의 네트워크 구성이 가능

- 인터넷과 같은 공개 IP 네트워크 사용의 안정성 확보

서비스 제공자

측면

- 서비스의 질을 관리할 수 있음

- 네트워크 효율성 증대로 경제적 이익향상

- 가입자에 따른 차별화 된 서비스 제공 가능

- 신규 기술 접목 용이

단점

- 인터넷은 전용선 수준의 신뢰성을 주지 못함

- 라우터 기반의 VPN은 확장성의 제한



 라. 주요 요소 기술

요소 기술

내용

키 관리

- 보안이 취약한 공중망을 통한 안전한 키 분배는 모든 네트워크 보안 솔루션의 이슈

- IKE [Internet Key Exchange] 프로토콜을 사용하여 키 분배 (Diffi-Helman 알고리즘)

- 비 대칭 키의 교환을 위해서는 RSA 암호화 프로토콜이 사용되며, End-to-End 간에 SA [Security Association]이 성립된 이후에는 해당 비 대칭 키로, 데이터의 암호화에 사용 되는 세션 키(대칭 키, 비밀 키)를 생성 및 교환

암호화

- End-to-End 간의 세션 키를 기반으로 암호화/복호화 수행

- DES, 3-DES, AES, SEED 등의 블록 암호화 알고리즘 사용

인증

- PKI [Public Key Infrastructure] 기반의 비 대칭 키를 사용하여 세션을 성립하기 때문에 End-to-End 인증 효과

- 추가적으로 MD-5, SHA-1 등의 해쉬 함수를 통한 메시지 다이제스트 구현으로 대상 노드 및 데이터 무결성 인증



II. VPN의 개념도 및 구현 기술

 가. VPN의 개념도

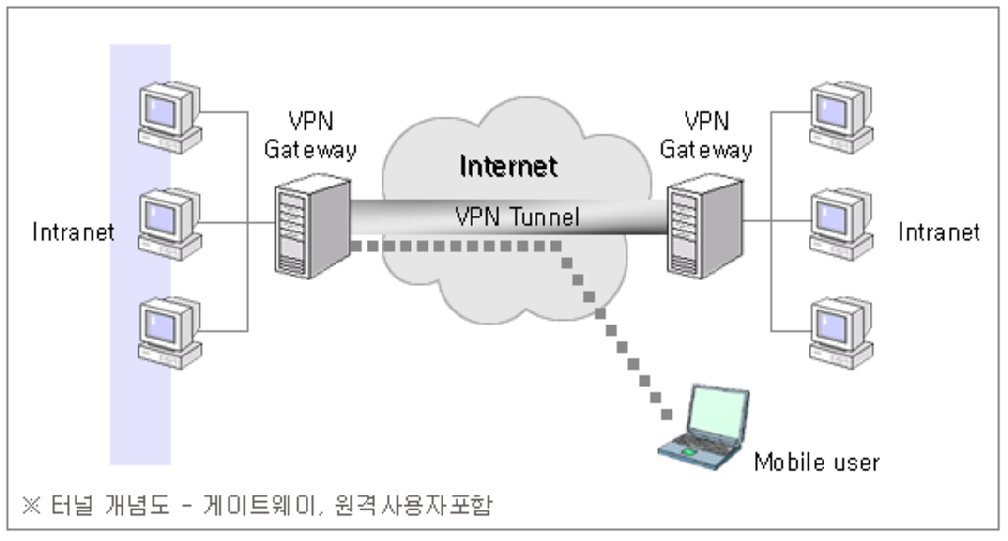

- LAN to LAN 방식 VPN 개념도

- Layer2:L2F, L2TP, PPTP, MPLS  Layer3:IPSec Layer4:SSL 프로토콜 사용

- L2F : Layer 2 Forwarding

- PPTP : Point-to-Point Tunneling Protocol

- MPLS : Multiprotocol Label Switching

- L2TP : Layer 2 Tunneling Protocol

- IPSec : Internet Protocol Security

- SSL : Secure Socket Layer

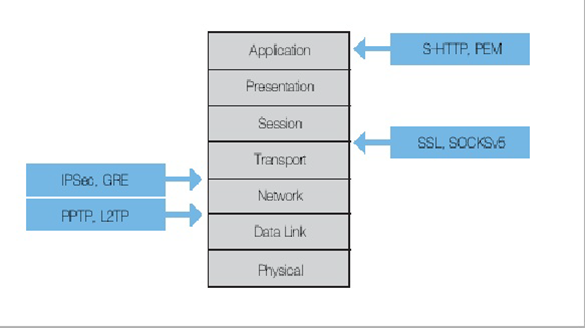

 나. VPN Protocol의 OSI 7 Layer 사용 계층



  다. VPN의 구현기술

구현기술

내용

인증

-네트워크를 통해 데이터를 보낸 자가 누구인지 인증

- PKI [Public Key Infrastructure] 기반의 비 대칭 키를 사용하여 세션을 성립하기 때문에 End-to-End 인증 효과

- 추가적으로 MD-5, SHA-1 등의 해쉬 함수를 통한 메시지 다이제스트 구현으로 대상 노드 및 데이터 무결성 인증

터널링

-인터넷 상에서 가상의 정보흐름 통로

-패킷을 사전에 암호화하는 방법을 규정한 IPSec이 업계표준

암호화

-기밀성 보장을 위한 매커니즘

- End-to-End 간의 세션 키를 기반으로 암호화/복호화 수행

-전송중인 정보의 공개방지(DES, SEED 등 사용)

키관리

-사전에 공유한 암호화 키의 안전한 분배를 위한 키의 안전한 관리 매커니즘

-IKE(Internet Key Exchange) 프로토콜을 사용

- 비 대칭 키의 교환을 위해서는 RSA 암호화 프로토콜이 사용되며, End-to-End 간에 SA [Security Association]이 성립된 이후에는 해당 비 대칭 키로, 데이터의 암호화에 사용 되는 세션 키(대칭 키, 비밀 키)를 생성 및 교환

복수 프로토콜 지원

- 공용 네트워크에서 일반적으로 사용되는 프로토콜을 처리



III. VPN의 구현방식과 구성유형

 가. VPN 구현방식

구현 유형

개념

특징

방화벽 기반

- 방화벽(Firewall)에

VPN 기능추가

- 병목현상 발생가능

라우터 기반

- 전송경로상의 Router에

VPN 기능추가

- VPN 성능이 라우터에 종속

-보안노출문제발생가능

전용 VPN

(전용시스템)

- 내부 네트워크보안이 필요한

 곳에 별도설치

- 확장성 용이

- 고비용



 나. VPN 구성유형

구분

Lan to Lan

Lan to Client

개념

두 개의 네트워크를 VPN으로 구성

원격지의 개인 사용자와 보호 대상 네트워크를 연결

활용 예시

본사-지사 연결

출장자, 재택 근무자 지원

인증

VPN 장비 간

VPN 장비와 VPN Client 프로그램

암호화

고속

저속

이슈

성능

인증, 사용자 편의성

적용 솔루션

IPSec VPN 적합

SSL, VPN 적합



IV. VPN 구성 유형

 가. IPSec VPN

구분

주요내용

개념

-IP 프로토콜의 일부인 IPSec 프로토콜을 이용하여 VPN을 구현

-전용VPN 장비기반기술

동작계층

-네트워크계층(3계층)

구성방법

-랜투랜VPN(Site-to-Site, 혹은 Gateway-to-Gateway)

-원격접속VPN(Site-to-Remote, 혹은 Gateway-to-Remote)

적합한 환경

-일반적인 본사-지사간 VPN 환경

-C/S 기반 어플리케이션 운영

표준

-RFC 2401

장점

-보안수준과 암호화기능 뛰어남(높은 보안수준 유지가능)

-다양한 환경에 적용, 고객이 어플리케이션과 독립적으로 운영 (투명성 제공)

-다양한 인터넷 접속기술 활용 가능

-고객사 고유정책 반영

단점

-높은 초기도입 비용, 각지사 VPN 장비 필요

-트래픽 제어 및 QoS 기능 미약

-지속적인 관리비용 발생, 대규모 원격 접속환경 에는 다소 부족함



 나. MPLS VPN

구분

주요내용

개념

-패킷스위칭 기술인 MPLS 환경을 통해 VPN 구현

-네트워크 기반기술

동작계층

-데이터링크 계층(2, 3 계층)

구성방법

-랜투랜, 원격접속

적합한 환경

-시간에 민감한 어플리케이션 운영 환경(음성, 동영상)

표준

-RFC 2547

장점

- 확장성 : 동일 네트워크 이용하여 다수의 VPN 서비스 제공

- 통합성 : 단일 네트워크에서 데이터, 음성, 비디오 데이터 처리 가능

- 표준 기술 : 이기종 간 호환성에 대한 검증 필요 없음

- 트래픽 관리 기술 : 트래픽 제어 기술 제공으로 QoS, CoS 서비스 제공 가능

- 관리 편의성 : 별도의 투자 비용이나 관리 비용 없음

단점

-동일ISP 내부에서만 운영 가능, 고객사 고유정책 반영 미약

-공중망 전송 시 암호화 기능 미약함, 대역폭에 비해 고비용 구조

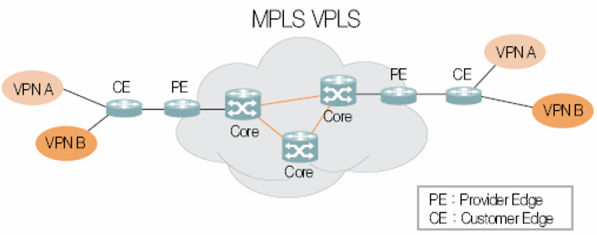

구성

1



 다. SSL VPN

구분

주요내용

개념

-보안통신 프로토콜을 통해 VPN 구현

-네트워크 기반기술

동작계층

-전송계층~ 응용계층( 4~7 계층)

구성방법

-원격접속

적합한 환경

-다수의 원격 사용자를 가진 환경

-웹기반 어플리케이션 운영환경

장점

-별도 장비없이 웹브라우저만으로 VPN 구현 가능(Clientless VPN)

-뛰어난 사용성, 관리 편의성

단점

-적용가능한 어플리케이션의 제한(UDP 사용제한)

-SSL 자체의 부하(핸드쉐이킹 지연, 암호화/복호화 지연)

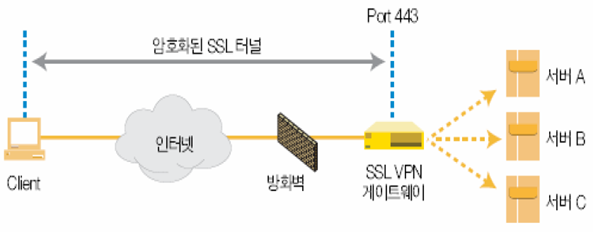

구성

1



 라. VoVPN(Voice over VPN)

구분

주요내용

개념

VPN 인프라에서 VoIP서비스를 구현한 VPN구조

장점

-VPN 암호화 통신에 음성데이터를 통합하거나 기존 VoIP에 VPN을 적용하여 비용절감 및 보안수준 향상

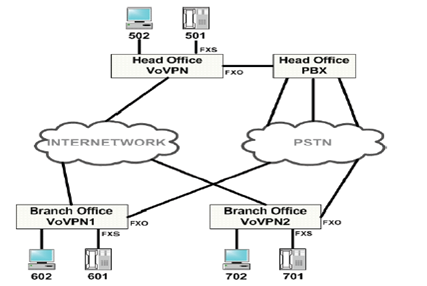

구성

1



 마. Mobile VPN(모바일 가상사설망)

구분

주요내용

개념

-MVPN은 보안에 취약한 모바일 네트워크 환경에서 신뢰성 있는 통신을 지원하기 위해 모바일 네트워크 구간에 VPN 암호화 기술을 적용

-모바일 IP, IPSec 및 SSL 등과 같은 보안표준을 기반으로 무선 접속을 위해 배치된 특화된 VPN

적합한 환경

발전된 무선기술을 통한 인터넷 접속으로 모바일 단말기에서 다양한 애플리케이션 사용 가능

장점

-사용자는 로밍 시에도 접속상태를 유지 가능

-끊기지 않는 애플리케이션 이전을 제공, 사용자가 다른 네트워크로 이동해도 개개의 애플리케이션에 재 로그인 필요없음

-직원의 생산성 향상 및 고객만족 증가

단점

-무선네트워크/단말기에 위협이 내재

-사이버 범죄에 취약한 위험성 초래 가능

-무선 보안 제품들에 대한 지식의 부족

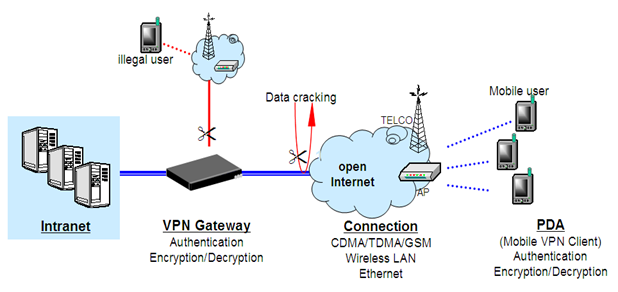

구성

1



 바. Managed VPN(관리형 VPN)

구분

주요내용

개념

-VPN 장비를 외주사에서 관리하는 것

적합한 환경

-별도의 전산인력 부재환경, 관제업무 병행 희망고객

장점

-초기장비 도입비용 없음

-유지보수 및 관리비용 절감 가능

단점

-다소 고비용, 고객고유의 정책반영 힘듦

-보안, 암호화 수준 미비 여지, 고객정보 유출



V. VPN의 주요 터널링 프로토콜 비교

 가. PPTP, L2TP, IPSec, SOCKET V5 비교

구분

PPTP

L2TP

IPSec

SOCKET V5

표준화

여부

Microsoft

RFC 2661

RFC 2401~2412

RFC 1928, 1929, 1961

제공 계층

2계층

2계층

3계층

5계층

모드

Client-Server

Client-Server

Peer-to-Peer

Client-Server

제공 프로토콜

IP, IPX, NetBEUI외

IP, IPX, NetBEUI외

IP

TCP, UDP

사용자

 인증

없음

없음

없음

(부분적 가능)

가능

데이터 암호화

없음 (PPP의 PAP/CHAP 활용)

없음 (PPP의 PAP/CHAP 활용)

패킷 단위 제공

메시지 단위 제공

키 관리

없음

없음

ISAKMP/Oakley, SKP

GSS-API/SSL

터널링

Single PPP Tunnel Per Connection

Multi PPP Tunnel Per Connection

Multi PPP Tunnel Per SA

Session

적용 VPN 모델

원격접속 VPN

원격접속 VPN

인트라넷 VPN 및

원격접속 VPN

엑스트라넷 VPN



 나. IPSec vs SSL 비교

구분

IPSec VPN

SSL VPN

어플리케이션

IP를 기반으로한 모든 서비스

웹 브라우저로 구동되는 모든 응용프로그램, 파일 공유와 이메일

암호화

암호화 수준이 높고, 안정적이지만 구현이 까다롭다

브라우저에 따라 암호화 수준이 결정됨

인증

토큰과 인증서를 사용한 높은 보안 수준의 인증

토큰과 인증서를 사용하지만, 경우에 따라 보안 수준이 낮아 질 수 있음

전반적인보

안수준

특정장비와 구현방식에 따라 달라 지지만 비교적 높은 수준의 보안 유

여러 장비를 사용 가능하므로 보안의 빈틈이 생길 수 있는 약한 수준

접근제어

사용자의 정책에 따른 규정화된 접근제어

광범위한 사용자 정책에 따른 비인가

접근가능

사용성

비전문가가 사용하기 어려움

웹 브라우저와 통합되어 가용성이 매우 높음

복잡성

매우 복잡

보통



VI. VPN의 도입 시 고려 사항

 가. 도입사 측면의 고려사항

구  분

내  용

목표, 전략

검토

VPN도입을 위한 자사의 목적과 전략 검토(보안레벨 향상, 업무효율성 향상 등에 대한 정량적 검토)

비용 검토

ROI, 회수율 : 투자대비효과 및 투자비용회수율

구축비, 운영비 : VPN 도입 시에 발생 되는 비용과 운영에 발생되는 비용을 전용망에 대비하여 분석

기존Network

환경에서 VPN

적용을 검토

관리자는 자사의 업무특성을 파악하여 어떤 구성이 적합한지 잠정적으로 파악 해야 함.

예) Remote Access VPN : 전국적인 재택근무 및 이동 사용자가 원격지 에서 업무 서버 접근이 빈번함

Site to Site VPN(Intranet VPN) : 전국적인 유통 대리점이 널리 분포 되어있다면 이때 적합

대부분은 Remote Access VPN과 Site to Site VPN이 혼합된 구성이 많으며, 비중의 차이만 있을 뿐 임 외부고객까지 확장되는 Extranet VPN 구성은 내부 보안정책 및 협력 관계 정도에 따라 이루어지므로 적용 사례가 많지 않음

보안 통합 기획

VPN 도입전에 보안통합에 대한 상세한 기획이 필요

운영 및 평가

VPN 도입 이후 관련 PM이 업무에 전담하여 운용 및 효과를 평가



 나. 기능적 측면의 고려사항

구  분

설  명

터널링기술과

구성

형태 선택

Client를 활용한 IPSec기반의 VPN을 도입 할 것 인지 웹 브라우저 기반의 SSL VPN을 도입할 것 인지 고려해야 함

장애복구시간

일시적 장애발생시 OS 재기동만으로도 정상 동작하는가

기존 N/W

환경 수용

방화벽, 사설IP 등을 사용하는 기업망의 적용시 N/W 변경을 최소화 하면서 구성 될수 있는가?

상호 운영성

본사,지사가 서로 다른 VPN 구성일 경우 IPSec 등의 연동에 문제가 없는가?

다양한 접속 지원

Remote Access VPN의 경우 국내는 PPP, ADSL, Cable, Wireless 등의 다용한 원격지 접속을 요구함

관리편이성

로그, 통계, 리포팅 등 의 기능에서 관리의 편이성이 지원 되어야함

편리한 유지보수 및 사용자 관리기능, 모니터링기능

확장성

대부분의 VPN제품들이 Fast Ethernet을 지원하고 있지만, 최근 들어 상호간에 전송되는 트래픽양 의 증가와 더불어 Gigabit VPN제품을 검토하는 사례 증가하며 확장성을 위해 검토되어야함

안정성

해킹 및 침해에 대한 강건성

인터넷 사용에 따른 신뢰성 있는 대역폭 확보
