오버레이네트워크

개념
- 기존 네트워크를 바탕으로 그 위에 구성된 또 다른 네트워크. 기존의 네트워크 위에 별도의 노드들(nodes)과 논리적 링크들(logical links)을 구성하여 이루어진 가상 네트워크 - 기존의 physical 혹은 logical하게 존재하는 topology위에 또 다시 다른 필요에 의해 논리적인 topology를 재구성하여 성능을 개선하고, 효율을 높이며 또한 다양한 기능을 제공 가능하게 하는 네트워크

I. 오버레이 네트워크(Overlay Network)의 개요

 가. 오버레이 네트워크(Overlay Network)의 정의

  •  기존 네트워크를 바탕으로 그 위에 구성된 또 다른 네트워크. 기존의 네트워크 위에 별도의 노드들(nodes)과 논리적 링크들(logical links)을 구성하여 이루어진 가상 네트워크
  •  기존의 physical 혹은 logical하게 존재하는 topology위에 또 다시 다른 필요에 의해 논리적인 topology를 재구성하여 성능을 개선하고, 효율을 높이며 또한 다양한 기능을 제공 가능하게 하는 네트워크



 나. 오버레이 네트워크(Overlay Network)의 특징

  •  logical links : 물리적 아닌 논리적인 네트워크
  •  가상 네트워크



II. 오버레이 네트워크의 구성도 및 구성요소

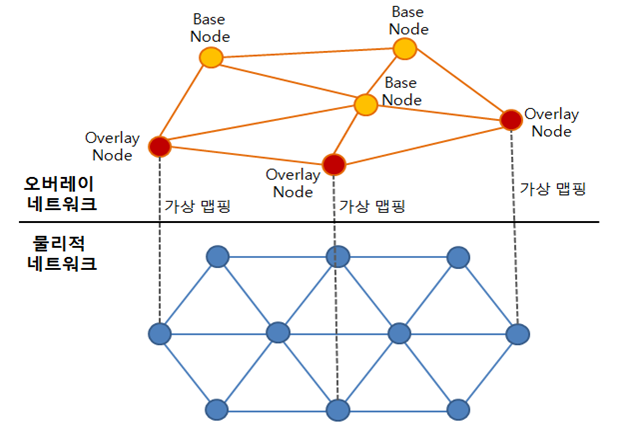

 가. 오버레이 네트워크의 구성도

  - 물리적 네트워크 위에 위치하는 오버레이 네트워크



 나. 오버레이 네트워크의 구성요소

구성요소

설명

DHT(Distributed Hash Table)

  • 분산 컴퓨팅의 안전한 Lookup 매카니즘을 제공하는 저장기술
  • 각 노드의 Identifier 분산 저장

오버레이 노드

DHT 이용 Locator 정보 제공

BN(Base Node)

노드들간의 연결역할

맵핑

동적연결, 동적 재구성

Identifier

해쉬함수를 이용하여 Location Key와 Item Key 생성



III. 오버레이 네트워크의 유형

유형

설명

라우팅 오버레이 네트워크

  • 노드에서 추가적인 애플리케이션 수준의 처리를 하지 않고 단순히 다른 종류의 라우팅 기법을 사용
  • MBone(Multicast Backbone): IP 멀티 캐스트를 사용한 오버레이 네트워크
  • 종단 시스템 멀티캐스트: IP 멀티캐스트가 보편화되지 않은 상황에서 특정 멀티캐스트 기반의 애플리케이션에 참여하려는 종단 호스트들이 스스로 멀티캐스트라는 트리를 만든다는 개념에 바탕을 둠

설명: 1.jpg[오버레이 메시에 내장된 멀티캐스트 트리]

Peer-to-Peer 네트워크

  • 물리적 네트워크 상에 존재하는 Peer들이 P2P 서비스에 등록하면, 등록된 Peer들 간의 가상 네트워크, 즉, P2P 오버레이 네트워크가 구성됨. P2P 오버레이 네트워크 상에서 Peer들은 서버의 도움 없이 다른 Peer들과 직접 정보를 공유하고 교환함
  • 그누텔라: 중앙에 집중된 레지스트리를 사용하지 않고 스스로를 조정하여 오버레이 네트워크를 형성



설명: 2.jpg[그누텔라 P2P 네트워크 토폴로지 예]

컨텐츠 분배 네트워크



  • CDN: Contents Distribution Network

설명: 3.jpg

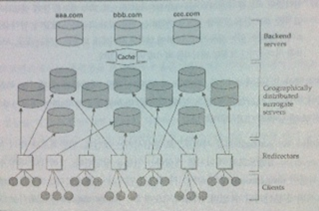

  • 대리서버(Server Surrogates)를 지리적으로 분산시키는 것으로, 일반적으로 대리 서버는 백엔드 서버(backend Server)의 집합으로서 페이지를 캐싱하는 기능을 담당하며, 리다이렉터가 네트워크 근접도를 기준으로 대리서버를 선택함

[컨텐츠 분배 네트워크(CDN)의 구성요소]

차세대 서비스 오버레이 네트워크

  • NGSON: Next Generation Service Overlay Network
  • 서비스 오버레이 네트워크는 서비스 제공 기능을 갖는 노드들로 구성된 오버레이를 의미함. 차세대 서비스 오버레이 네트워크는 서비스 요청에 대해 의미기반으로, 동적으로 적응적인 방식으로, 자동 재구성을 통해 이용자가 원하는 품질기반으로 가장 적합한 서비스를 네트워크 효율적으로 제공하는 서비스 오버레이를 지칭

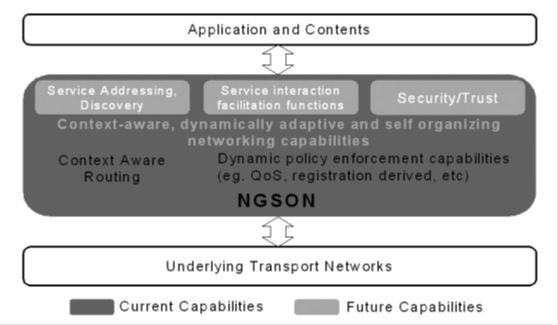

[차세대 서비스 오버레이 네트워크 프레임워크]
