TRS

개념
TRS(Trunked Radio System) - 유선교환 중계망에 사용하는 트렁크(Trunk)란 개념을 주파수 운영에 도입하여, 할당된 주파수 자원을 모든 사용자가 공용으로 사용하도록 함으로써 주파수 이용효율을 높이는 개념 - 기존의 무전기나 워키토키의 성능을 발전시킨 시스템으로 다수의 가입자가 다수의 주파수를 공유하여 다양한 형태의 통신을 할 수 있는 통신 방식

I. TRS(주파수 공용통신)의 개념

 가. TRS(Trunked Radio System)의 정의

  - 유선교환 중계망에 사용하는 트렁크(Trunk)란 개념을 주파수 운영에 도입하여, 할당된 주파수 자원을 모든 사용자가 공용으로 사용하도록 함으로써 주파수 이용효율을 높이는 개념

  - 기존의 무전기나 워키토키의 성능을 발전시킨 시스템으로 다수의 가입자가 다수의 주파수를 공유하여 다양한 형태의 통신을 할 수 있는 통신 방식



 나. TRS의 주요 특징

특징

설명

광역 셀

- 20~50Km, 서비스 지역이 매우 넓은 광역 셀 방식을 사용

주파수 운용

-  제어채널과 통화채널이 구분됨. PTT Keying 시 제어채널은

통화채널을 사용자에게 할당하여 주파수 공유

통신 방식

- 고정국과 이동국(휴대이동국, 차량이동국)또는 이동국 상호간에

그룹통신, 선별통신, 일제통보, 개별통화, 비상호출 가능

통신 서비스

-  무전기 형태의 음성통화와 저속 데이터 송수신 및 사내전화망

또는 PSTN 유선교환망과 연동 가능

채널 사용

-  가입자는 중계국 내의 어느 채널이라도 사용가능

빠른 접속

-  통화 접속 속도가 빠르기 떄문에 가입자 이동 시 망간 통화가능

경제성

-  각각 다른 그룹 가입자가 중계국을 공동으로 이용하여 사용자 비용 부담 낮음

  - TRS의 가장 큰 특징은 일대 다수의 그룹 및 지령 통신방식임

  - 음성 및 데이터의 공용처리, 통화시에만 채널을 점유, 통화품질 양호, 잡음 및 혼선에 강함



 다. TRS의 기능 및 서비스

기능/서비스

설명

채널할당

Channel

Assignment

-  음성과 데이터 통화에 자동으로 채널할당

-  로컬 사이트 Trunking 기능으로 채널을 스스로 할당

통화대기 및

우선순위

-  가용 채널이 없을 시 통화대기 및 우선순위 기준

할당

사이트할당

(Site

Assignment)

동적 사이트

할당

-  Dynamic Site Assignment

-  그룹통화에 동적으로 사이트 할당

-  각 통화 그룹별로 식별해주는 DB를 가지고 있음

지정 사이트

와 고정 사이트

-  Home Site and Valid Site

-  고정사이트 기능을 통해 각 사용자와 각 통화

그룹을 위한 개별서비스나 그룹서비스에 유효 또는 무효하게 프로그램 가능

중요사이트

(Critical Site)

-  언제나 통화그룹에 포함될 수 있는 통화그룹 설정

음성 서비스

(Voice communication Services)

-  그룹통화, 일제통화, 전화접속 통화, 개별통화,

비상통화, 단말기 대 단말기 통화, Push to talk

데이터 전송 서비스

(Data communication Services)

-  상태 메시지 서비스, 단문 데이터 전송,

음성/데이터동시 전송, 인터넷 프로토콜 사용 단말 간 통신



II. TRS의 구성

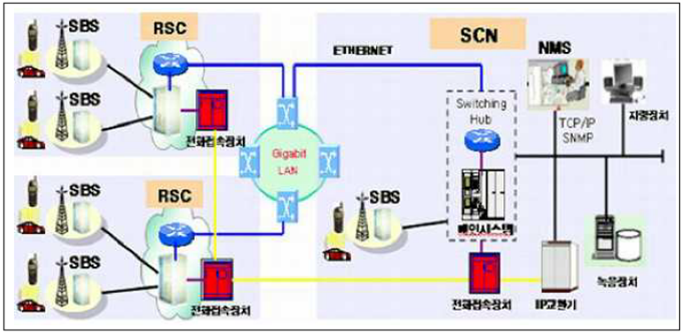

 가. TRS 구성도

  - TRS 시스템은 주제어국, 이동중계국, 단말기, 시스템관리기, 지역망 연계국으로 구성됨

  -  Point to Point, Star, Loop, Chain 등 4가지 형태로 자유롭게 구성 가능



 나. TRS(Trunked Radio System) 구성요소

구성요소

설명

주제국어

-  SCN : System Control Node

-  채널폭 25Khz 기준 시분할 방식 4개 통화로 방식

-  300Mhz 또는 800Mhz 주파수 대역

이동중계국

-  SBS : System Base Station

-  50Km 통화권, 송수신 주파수 간격 10Mhz

-  송수신 출력 25W, 다이버시티 형태 안테나

단말기

-  PTT(Push to talk) Keying 가능한 휴대 단말 장치

시스템관리기

-  통화량 통계관리, 중계국 감시 및 제어, 단말기 사용금지 및

해제,통화예약 및 대기

지역망연계

-  RSC : Regional Switch Center

-  전국망을 구성하기 위하여 지역별로 지역 제어국을 운영하여

전국망 구축

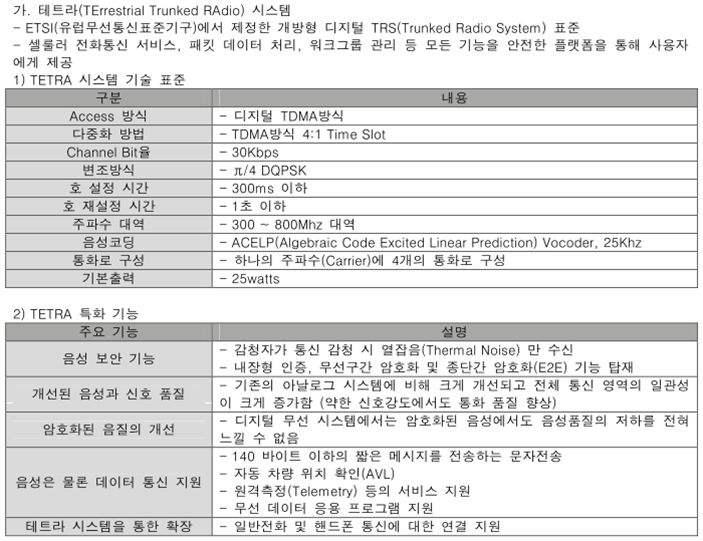

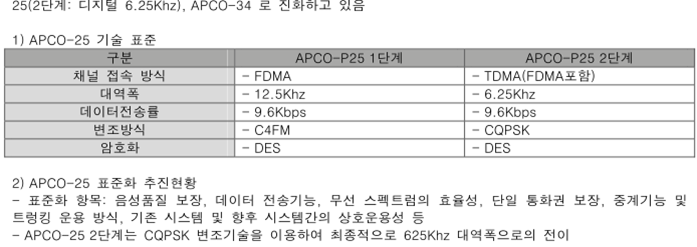

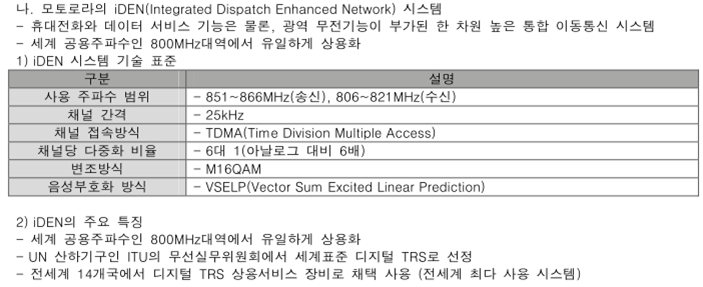

  -  상용화된 TRS 방식으로 TETRA, iDEN, APCO-P25 등이 있음

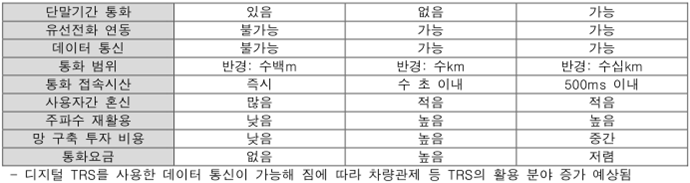

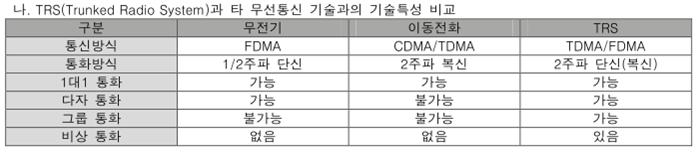

  - 기존 무선방식과 TRS의 주파수 활용 비교

구분

주파수 활용

기존 무선방식

-  각 사용자가 특정 주파수만을 사용할 수 있으므로 사용중인 채널은

대기해야 하는 반면 채널은 계속 비어 있어 통화 적체 현상이 일어나고 주파수 효율이 저하됨

TRS 방식

-  다수의 가입자가 많은 채널을 공유하기 때문에 비어있는 채널로 자유로운

주파수 이동이 가능하여 경제적이고 효율적으로 주파수 이용

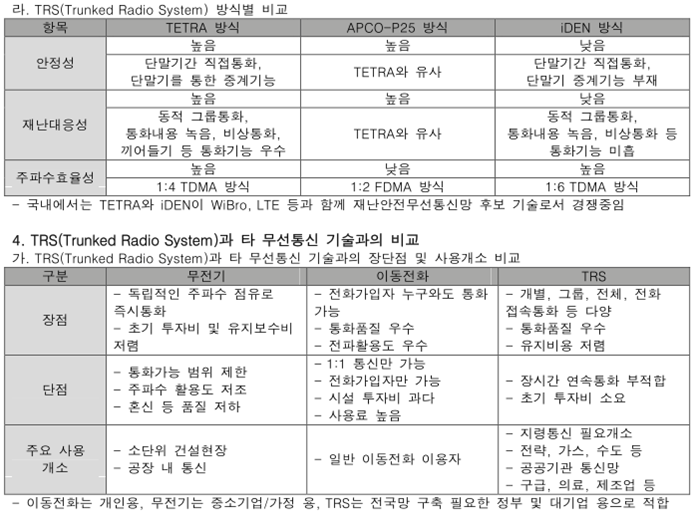

<비교>

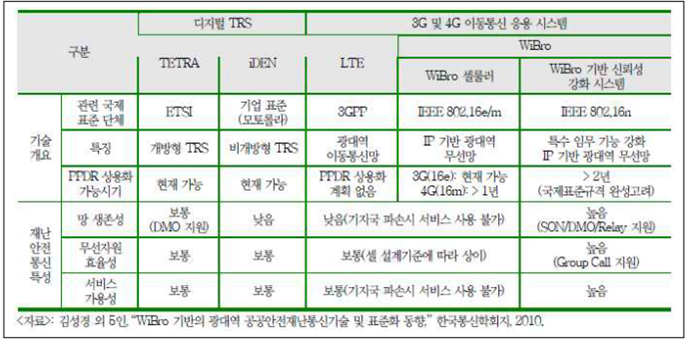

<재난안전무선통신망 후보 기술>

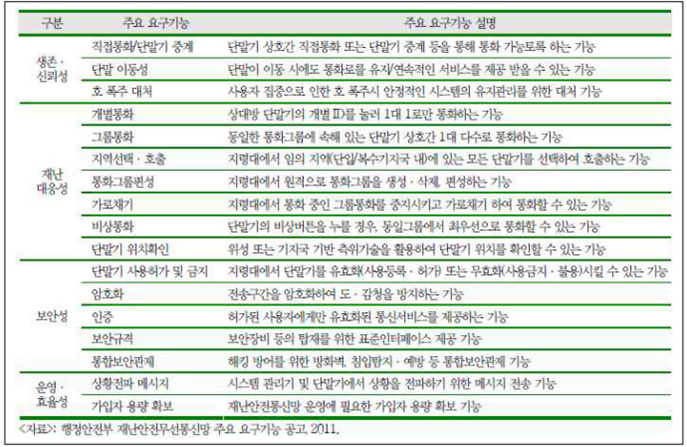

<국내 재난안전무선통신망 주요 요구기능(필수기능)>

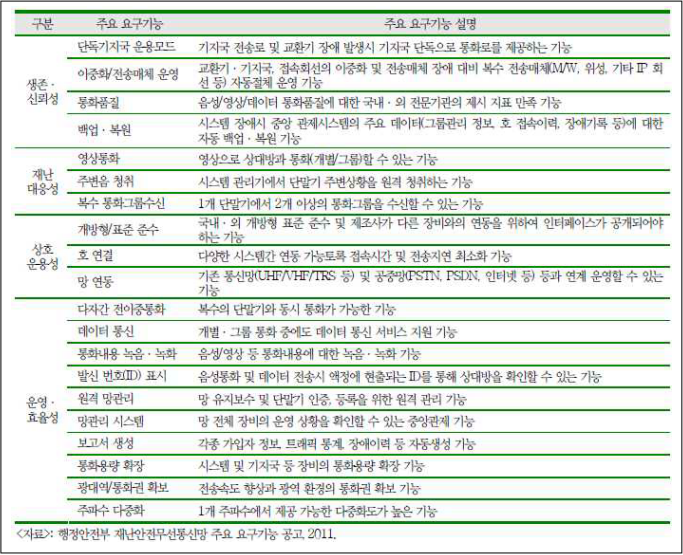

<국내 재난안전무선통신망 주요 요구기능(부가기능)>
