IEEE1394

개념
- 고속 HDD 인터페이스로 개발되어 플러그 앤 플레이(Plug & play)와 핫플러깅(Hot Plugging) 을 지원하는 초고속 시리얼 인터페이스 - 애플사와 TI사가 FireWire란 이름으로 개발하여 컴퓨터, 가전, 통신기기간 고속데이터 전송이 가능한 Serial Bus Interface 표준규격

I. 고속 Serial Bus Interface 표준 IEEE 1394 인터페이스의 개요

 가. IEEE 1394 의 정의

  - 고속 HDD 인터페이스로 개발되어 플러그 앤 플레이(Plug & play)와 핫플러깅(Hot Plugging) 을 지원하는 초고속 시리얼 인터페이스

  - 애플사와 TI사가 FireWire란 이름으로 개발하여 컴퓨터, 가전, 통신기기간 고속데이터 전송이 가능한 Serial Bus Interface 표준규격



 나. IEEE1394의 특징

  - 초고속 전송 : 현재 100~400Mbps, 최대 3.2Gbps의 초고속 전송 가능

  - 전송형식 : isochronous 통신모드, D-Link 부호화 방식으로 Overhead 최소화

 - 안정성 : 최대 63개 장비 연결, 전원 공급 선 내장 케이블 사용, 쌍방향 통신



II. IEEE 1394 프로토콜 구성 및 USB 비교

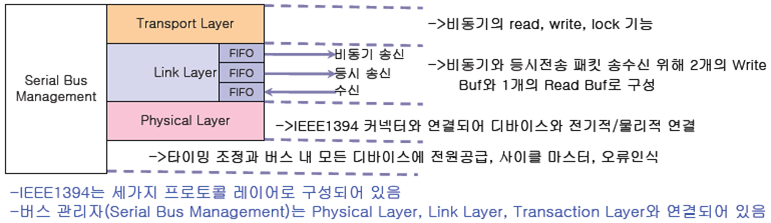

 가. IEEE 1394 프로토콜



 나. IEEE 1394 요소기술

요소 기술

설 명

Physical Layer

- 한번에 오직 하나 Node만이 데이터를 전송하도록 보장

- Serial bus data stream과 Signal level을 요구한 node로 보내기 위한 Initialization과 Arbitration 기능을 제공

Link Layer

- Transaction Layer에 Acknowledge datagram을 전달

- Datagram은 Request confirm을 갖는 단방향 데이터 전송

- 모든 Packet의 전송과 수신을 책임

Transaction Layer

- ISO/IEC 13213:1994 표준을 따르는 Request-response 프로토콜 구현

- 1394 IC에 사용되는 Circuitry의 양을 줄임



 다. IEEE 1394 와 USB 상호 비교

항 목

IEEE 1394

USB

최대 디바이스

- 최대 63 개

-최대 127개

Hot-swap

- 지원

- 지원

최대 케이블 길이

- 디바이스간 4.5m

- 디바이스간 5m

데이터 전송 속도

- 25 MB/s

- 1.5 MB/s

지원 디바이스

- DV Camcoder

- HD Digital Camera

- HDTV

- Set-Top Box

- DVD-ROM Drive

- Printer

- Scanner

- Keyboard

- 마우스

- 모니터

- 조이스틱

- Low-Resolution Digital Camera

- Low-Speed CD-ROM Drive

- Modem



III. IEEE 1394 인터페이스의 활용분야

 가. IEEE 1394 인터페이스의 활용분야

- 멀티미디어 처리 : 디지털비디오, 캠코더, 대용량 저장장치 인터페이스, 프린터 연결

- Home Network :HAVi(Home Audio Video Interoperability) 기반 홈 가전기기의 상호연계
