TRIZ

개념
창의적 문제해결 방법론 트리즈 - 주어진 문제의 가장 이상적인 결과를 얻어내는데 관건이 되는 모순을 찾아내고, 이를 극복함으로써 혁신적 해결안을 얻을 수 있는 창의적 문제해결 방법론

I. 창의적 문제해결 방법론 트리즈의 개요

가. 트리즈(TRIZ)의정의

- 주어진 문제의 가장 이상적인 결과를 얻어내는데 관건이 되는 모순을 찾아내고, 이를 극복함으로써 혁신적 해결안을 얻을 수 있는 창의적 문제해결 방법론



나. 트리즈의 기본원리

항목

기본원리

발명문제

  • 발명에는 하나 이상의 모순을 포함한다.

발명의 수준

  • 엔지니어가 접하는 문제의 90% 이상이 이전 다른 분야에서 해결된 것

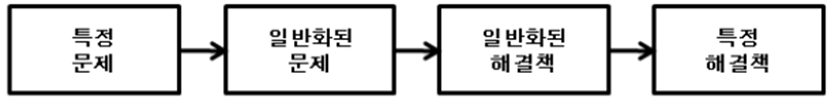

발명의 유형

  • 해결책을 기술적인 관점이 아닌 일반적이고 약간 추상적인 언어로 표현

진화의 유형

  • 특허는 특정한 유형을 따라 진화. 현재8가지 진화 유형

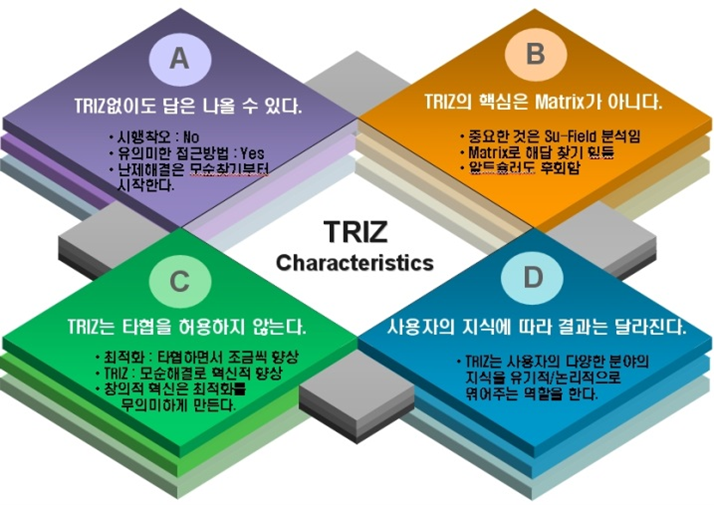

다. 트리즈의 특징



라. 트리즈의 계층 구조



II. 트리즈의 문제 해결방법과 대표 발명원리

가. 트리즈의 핵심 모순의 해결

- 창의성이 필요한 문제에서 가장 효과적인 해결책은 모순을 극복하는 것

- 어떤 특성을 개선하면서 다른 특성에 부정적 영향을 주지 않도록 모순 해결

- 모순의 종류: 행정적 모순, 기술적 모순, 물리적 모순



나. 혁신을 위한 트리즈의 대표 발명원리

- 분할(Segmentation): 시스템이나 대상물을 독립적인 부분으로 나눔

- 분리(Separation): 시스템이나 대상에서 필요한 부분만 분리 또는 방해부분 제거

- 국소적 성질(Local Quality): 대상물의 각 부분 또는 사용하는 시스템의 기능을 그 작동에 가장 적합한 조건으로 만듦

- 대칭변환(Symmetry Change): 대상물 또는 시스템의 모양을 대칭에서 비대칭으로 변환

- 통합(Merging): 동일하거나 비슷한 대상물을 통합



III. 트리즈의 문제 모델링 계층 구조 및 트리즈 Structure

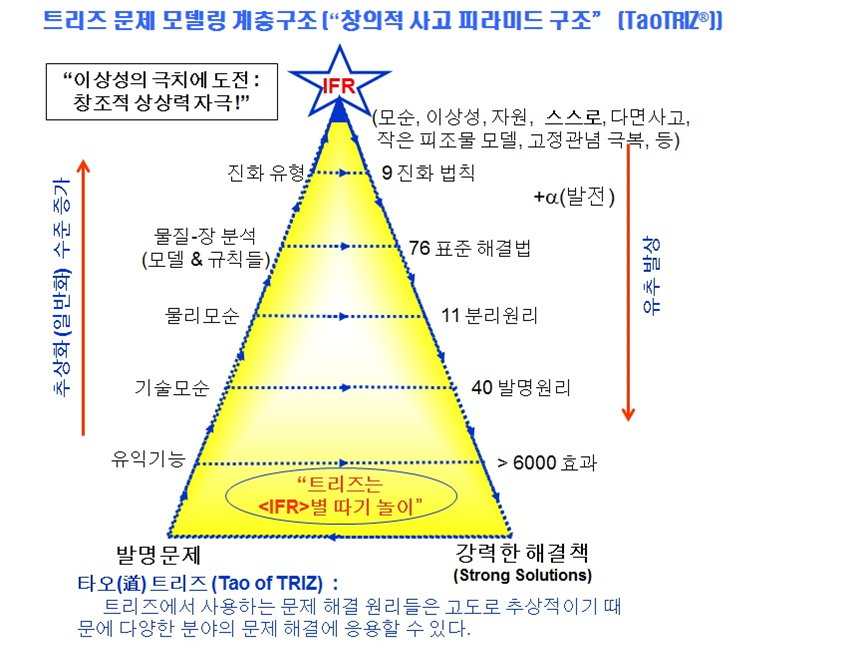

가. 트리즈의 문제 모델링 계층 구조

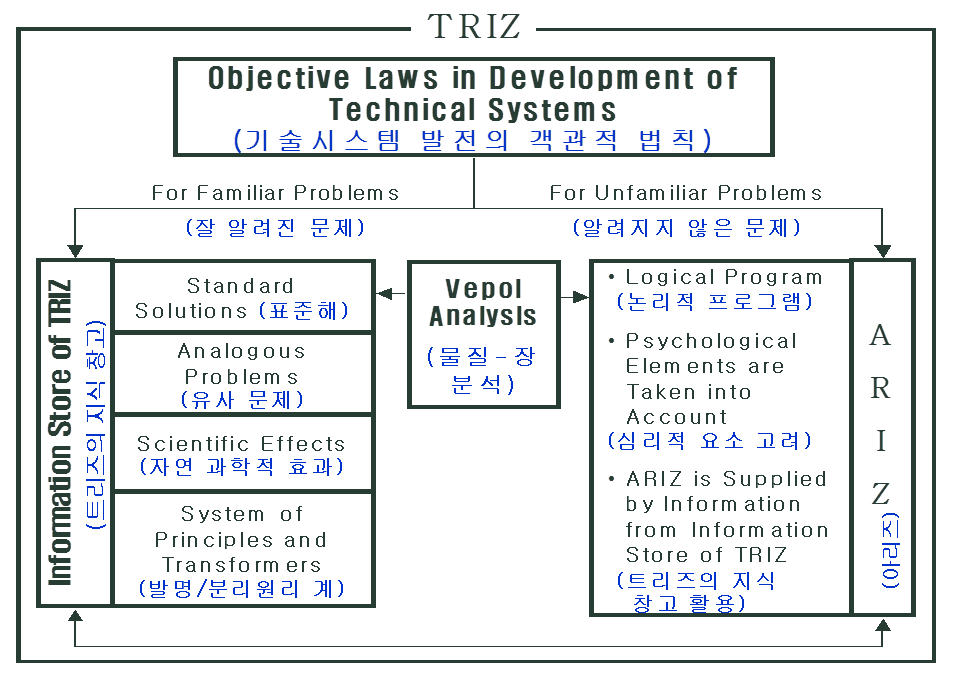

나. 트리즈의 Structure



IV. 트리츠 이론을 통한 문제 해결방법 및 사례

가. TRIZ 이론을 통한 문제 해결방법

구분

내용

문제해결

절차

문제해결

원리

- 4가지 분리의 원리, 40가지 발명의 원리, 76가지 표준 해결책

- 문제해결프로세스(ARIZ)





나. TRIZ 이론에서 모순의 유형과 예시

구분

기술적 모순

물리적 모순

개념

  • 두 가지 이상 변수의 특성이 서로 상충되는 경우 (하나가 좋아지면 하나가 나빠짐)
  • 어떤 사물이 동시에 복수의 모순적 속성을 가져야 하는 상황

사례

  • 자동차 엔진은 출력이 좋으면 연비가 나빠지는 특성을 갖는다.

=>가변 실린더 구조를 채용해 필요한 만큼의 기통을 운영하는 방식으로 해결 가능하다.

- 자전거 체인은 축을 회전시킬 수 있을 만큼 유연하며 힘을 받을 수 있을 만큼 강해야 한다

=> 쇠사슬을 엮어 강하고 부드럽게 휘어지는 체인 발명

해결원리

  • 40가지 발명의 원리
  • 4가지 분리의 원리

모델

- 나누어라: 교체가 용이하게 굴삭기 손끝을 모듈화

-반대로하라 : 고객이 가격을 결정하는 역경매

-공간분리: 초고층 아파트의 엘리베이터 분리 운영

- 시간분리: 비행기 바퀴는 이륙과 착륙시에만 사용

- 전체와 부분분리 : 자전거 체인

- 조건별 분리 : 자동 초점 카메라



V. TRIZ이론의 활용 방안

구분

내용

조직 측면

-기업의 경영혁신을 위한 문제해결, 아이디어 도출과정에 활용

-6시그마의 혁신활동과 TRIZ 접목통한 조직의 시너지 전략에 활용

프로젝트 측면

프로젝트 이슈 및 위험 관리에 적용하여 문제해결



VI. 트리즈 현황 및 적용분야

가. 현황: SFM, ARIZ, 40 발명원리, STC, IFR 등 다양한 방식들 산재

나. 적용분야: 제품 개발단계 및 공정상의 모순해결, 신상품Concept 도출, 원천 특허확보를 위한 도구



VII. 기타 문제해결방법론

1) PDCA

2) TRIZ

3) 6SIGMA

4) GrowModel

5) 생산적 사고모델
