DW모델링

개념
- 대용량의 데이터를 다양한 관점에서 빠른 성능으로 분석할 수 있도록 구성하는 데이터분석관점의 모델링 기법임

I. DW 모델링의 개요

가. DW 모델링의 정의

  • 대용량의 데이터를 다양한 관점에서 빠른 성능으로 분석할 수 있도록 구성하는 데이터분석관점의 모델링 기법임

  • DW자체에 대한 데이터모델을 일반적인 ERD형태의 표현할 수도 있고 Star Schema와 Snow Flake Schema로 표현할 수 도 있음. 일반적으로는 Star Schema와 Snow Flake Schema 등의 다차원모델링(Dimensional Modeling) 기법을 사용하여 설계함

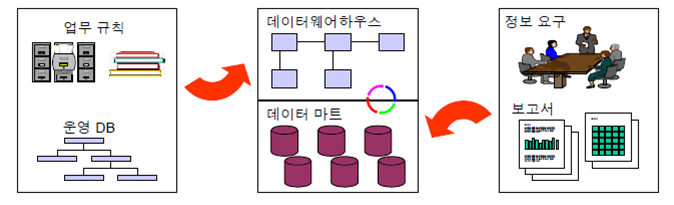

나. DW 모델링이 필요한 이유

  • 데이터 웨어 하우스의 데이터 모델링은 다각적인 접근이 필요합니다.
  • 운영 DB나 업무규칙을 바탕으로 정확한 Business Rule을 추출하여 데이터 웨어 하우스 데이터 모델의 기본 골격을 결정합니다
  • 정보요구나 보고서를 바탕으로 데이터의 정보 요건을 추출합니다
  • 데이터 웨어 하우스 데이터 모델이 데이터 마트의 정보요건을 적절히 지원할 수 있도록 모델을 정비하여야 합니다

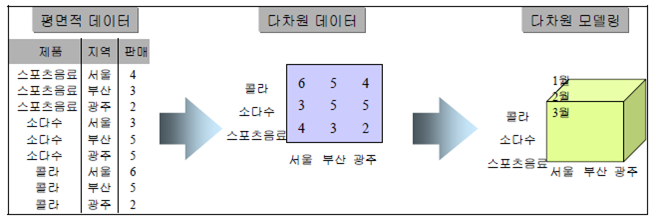

다. 다차원 모델링 기법의 특징

  • 정보를 비즈니스 차원으로 조직화
  • 최종사용자와 분석가가 정보를 분석하는 방법을 표현하므로 사용자들이 쉽게 접근 가능
  • 특정 부서나 개인의 정보분석 목적을 충족시키기 위하여 정보분석 기준을 중심으로 미리 집계되거나 계산된 형태로 정보를 관리/제공

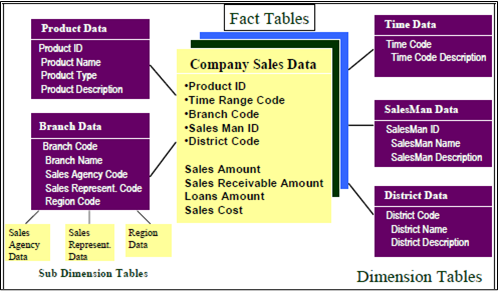

  • 사실(Fact) 테이블과 차원(Dimension) 테이블로 구성

II. DW 모델링 기법

가. DW 모델링 용어

구분

OLTP

Fact

- 중심테이블(major 테이블)로서 관련성이 높은 Measure들의 집합

- Measure는 사업의 Performance와 주요 사업성공 요인들을 관찰할 수 있는 수단으로 사업분석에 필요로 하는 Data(금액, 건수, 시간 등)

- 두 가지의 Type의 Measures

Raw(Base) fact / Derived(Calculated) metric

Dimension

-부속 테이블(minor 테이블)

- 각 Fact를 분석하는 하나의 관점

Dimension은 복수의 속성을 가지고 있으며 이것은 Drill-up과 Drill-down등 데이터분석의 요약수준에 대한 Navigation를 가능하게 하는 경로를 지님

속성

각 차원 테이블이 가지고 있는 속성 임.

사실을 검색하고, 여과하고 분류할 때 사용 됨.

속성 계층

차원 내 정의된 속성들 간에 존재하는 계층 관계

아래로 가기 (Drill-down) 및 위로 가기 (Roll-up) 등 기능 이용



나. 스타 스키마

구분

주요개념

정의

Fact테이블과 Dimension 테이블로 데이터를 분리하여 설계한 모델임

특성

   장점 : 이해하기 쉽고, 계층구조 정의가 용이하고, 물리적인 조인수가 줄어 듬.

단점 : 단일 차원 테이블 -> 설명 및 속성의 중복 저장, 상위 레벨에서의 조회 성능 저하

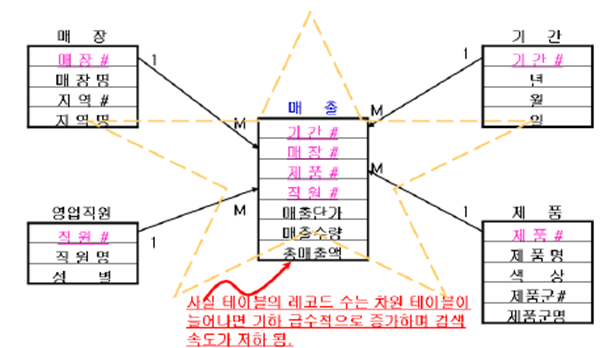

사례



다. 스노우 플레이크

구분

주요개념

정의

성형 스키마의 차원 테이블을 완전 정규화시킨 것임.

특성

 - 정규화를 통해 차원 테이블에 중복된 데이터를 제거함으로써 저장공간 줄이는 데 있음.

 - 사실 테이블에 비해 차원 테이블의 크기는 작기 때문에 그 효과는 적음.

 - 오히려 검색 속도를 떨어뜨리므로 사용에 주의해야 함.

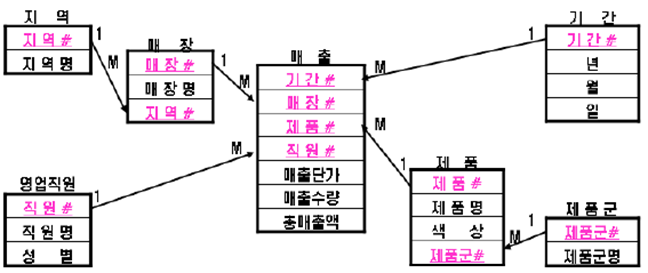

사례



라. 스타 스키마 와 스노우 플레이크 비교



스타 스키마

스노우 플레이크

장점

-조인의 수가 적다

-Model structure가 사용자가

정보를 이해하는 방식과 비슷

-조인의 수가 적기 때문에

쿼리에 대한 성능이 좋다.

-테이블의 크기 작음 ->

   작은 storag space차지

   -정규화가 잘되어 있어 중복이적음

   -Performance flexibility, maintain 능력을 향상 시킬수      있다.

단점

중복이 많다.

Inflexible하다.

Data일관성에 문제발생

많은 수의 요약이 필요하다.

스타조인의 수가 많다.

복잡하기 때문에 사용자가

이해하기 어렵다
