SoC, SoB, SiP

개념
SoC (System on Chip) -  하드웨어, 소프트웨어 등 시스템 레벨의 모든 기능을 하나의 단일 칩에 집적하는 방식 SoB (System on Board) - 임베디드 시스템에 필요한 CPU와 구체적인 물리 계층을 보드 하나에 올리는 방식 SiP (System in Package) - 서로 다른 부품이나 IC를 하나의 패키지로 통합하는 방식을 통해 시스템 레벨의 고집적 IC를 실현하는 방식

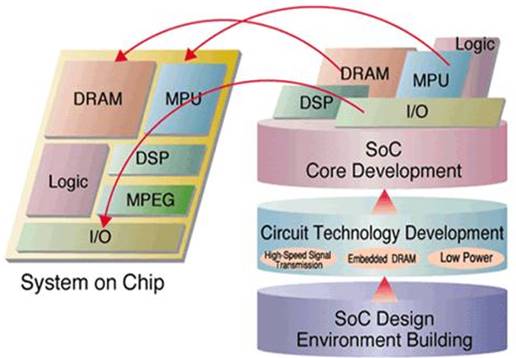

1. SoC (System on Chip)

    - 하드웨어, 소프트웨어 등 시스템 레벨의 모든 기능을 하나의 단일 칩에 집적하는 방식

         1) 저전력 : 기능블록들의 통합으로 인한 소모 전력 절감
         2)  이동성 : 하나의 칩으로 소형화
         3) 고성능 : 기능모듈간의 최적화를 통한 성능 향상
         4) 고비용 : 장시간의 개발기간으로 인한 비용 증가
         5) 낮은 유연성 : 한번 만들면 시스템으로 마스크를 변경하기 어려움
         6) IP (Intellectual Property) : SoC의 성능향상과 개발시간 단축을 위해 이미 개발된 기능블록
         7) SoC 설계 : 블록기반설계 (IP재활용), 플랫폼기발설계 (플랫폼재활용)

2. SoB (System on Board)

     임베디드 시스템에 필요한 CPU와 구체적인 물리 계층을 보드 하나에 올리는 방식
          - 대부분 타켓보드 - SOC에서 제공하는 기능을 물리적으로 연결할 수 있게 해주는 단자와 슬롯을 여러개 내장

3. SiP (System in Package)

     서로 다른 부품이나 IC를 하나의 패키지로 통합하는 방식을 통해 시스템 레벨의 고집적 IC를 실현하는 방식
        - Time to Markter : 다품종 소량생산
        - 보안문제해소 : IP 거래 등에서 우려되는 보안문제
        - 소형화 : 디지털 침과 주변 부품 통합
        - 설계의 단순화 : 라우팅이 패키지 안에서 모두 처리됨

4. SoC 주요기술
       1) Soc설계 : LSI 직접회로RISC 프로세서중심
       2) 가공기술 : 초정밀가공, 칩 양산기술 MEMS, 나노기술
       3) 운영체제 : 내장형 특수목적 임베디드 OS RTOS
       4) 메모리관리 : 멀티태스킹, 스케쥴링, 쓰레드 임베디드 SW

5) SoC 설계 방법
       1) 블록기반설계 : 복잡한 시스템을 빨리 개발하기 위해 IP를 재활용하는 방법
       2) 플랫폼 기반설계 : 여러 시스템에서 사용 가능함 범용적인 플랫폼을 구성
