3D Printer/4D

개념
- 2차원 단면으로 연속적으로 재구성하여 소재(액체,분말,고체)를 한 층씩 인쇄하면서 적층하는 프린트 기술

I. 3D 프린팅

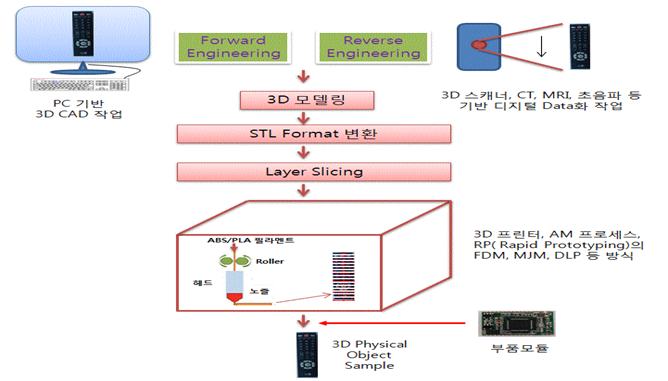

     2차원 단면으로 연속적으로 재구성하여 소재(액체,분말,고체)를 한 층씩 인쇄하면서 적층하는 프린트 기술


II. 특징

     생산성,다양성,개인화,시제품활용


III. 구성요소
     1) 빌드박스 (Build Box) : 모형제작에 쓰이는 Regin, 파우더 등의 재료가 담기는 부분 / 합성수지,석고,나일론 등
     2) 프린터 헤드 : 재료를 녹이고 설계도면에 근거하여 분사하고 Layer를 쌓아 올림 / 접착액 분사, 자외선 분사 방식
     3) 3D 스캐너 / 입체 모형을 다각도에서 읽는 기능 / 접촉식, 비 접촉식
     4) Elevator 프린터 헤드가 입체 모양에 맞게 빛을 쏘이거나 재료를 분사 시 이동 수단 / 상하좌우 이동
     5) Build platform 제품을 쌓아 올리게 되는 바닥 지지 부분


IV. Key word

     STL(Stereolithography) format : 복잡한 3D물체를 표현하기 위한 파일 포맷


V. 3D프린팅 구현 재료
     1) 액체기반 : 액체형태 재료사용 / 레이저, 강한 자외선으로 재료의 순간적 경화 / SLA(Selective Laser Melting)
     2) 분말기반 : 미세 플라스틱 분말, 모래, 금속성분 가루 / 재료를 가열, 결합, 접착제 활용 / SLS, DMLS, 3DP
     3) 고체기반 : (와이어) : 와이어 또는 필라멘트 형태 재료 / 열가소성 재료에
                       열을 가해 녹인 후 압출 되는 재료 적층 / FDM(Fused Deposition Modeling)
     4) 고체기반 : (왁스) : 왁스성질을 가진 패럿 사용 /
                       재료를 헤드에서 녹여 노즐 통해 분사 / Polyjet


VI. 3D프린팅 반작용

     특허,총기,무분별 복제


VII. 4D Printer의 개념
 1) 형태나 성질을 바꾸거나 경우에 따라서는 자율적으로 조립되는 것을 만드는 기술
 2) 형상기억물질처럼 열이나 물처럼 특정 외부 조건 아래에서 모습이 변화는 소재
     (스마트소재:Smart material)를 활용한 3D 프린팅 기술
